骨位双边倒扣的斜顶设计思路

梁嘉琪2013

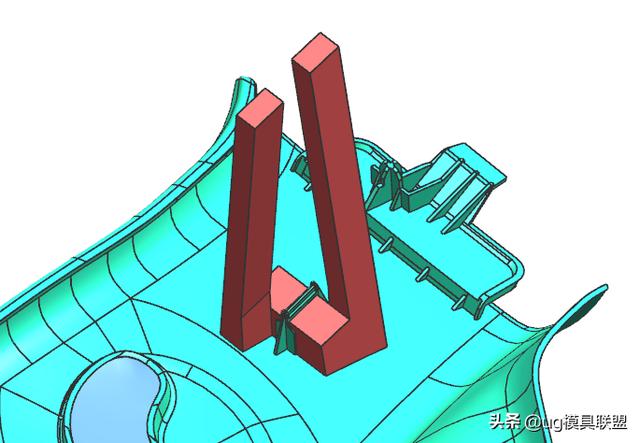

在我们设计模具时，会碰到一根骨位两边都有倒扣，如下图所示，碰到这种产品我们如何设计斜顶？下面我来给大家讲解设计思路：

, H! m) H3 S# X- v

1、如果按正常的斜顶设计，两斜顶必然会相互干涉，斜顶座无法设计，如图所示：

+ d" N6 j$ u( d

2、解决方法是将斜顶挂台做长且倒R角增加斜顶强度，斜顶杆做短，斜顶座做高B板做让位，顶出时斜顶座可深入B板，如图所示：

+ y& ]! C# {+ m3 z5 D
6 r3 z1 u0 H# S3 T4 E

梁嘉琪2013

3、方法2：两斜顶可相互错位，做异形斜顶，斜顶杆之间错开，便于设计斜顶座,如图所示：

0 i% _+ u- b0 b

4、也可设计圆杆类斜顶，但斜顶头必须错开，如图所示：

; |6 C% q8 k9 U, X# z: H8 o
