[原创] 撕破打桥的标准做法

[复制链接]
发表于 2021-8-1 18:29 | 显示全部楼层 |阅读模式
前言:撕破打桥是OA产品中比较常见的一种成形特征 ,它有向下打桥和向上打桥二种,打桥高度分为小于5倍料厚和大于5倍料厚二种。小于5倍料厚可一次成形,大于5倍料厚要分二次成形,第一次要打成弧形,拉入凹模的材料要稍大于最终成形的材料,第二次再成形打出最终形状和尺寸,桥形二边撕破之处要放冲裁间隙,请看以下详解。

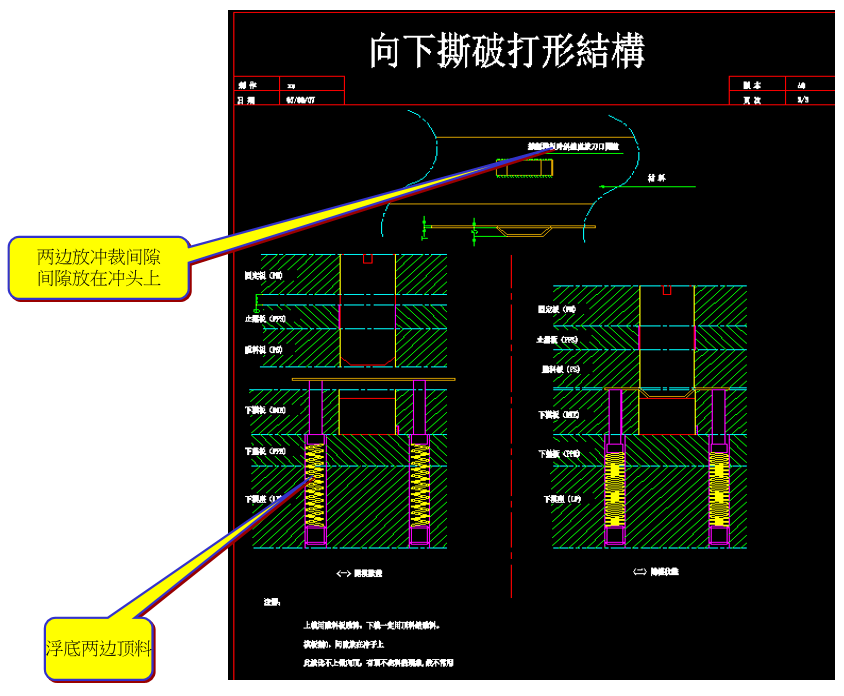

一,高度小于5倍料厚向下打桥,第一种脱料方式

5 A/ w1 ^4 m8 s; D; I5 ~

, Q  x, O5 z0 U9 K6 X, H5 H/ I; z

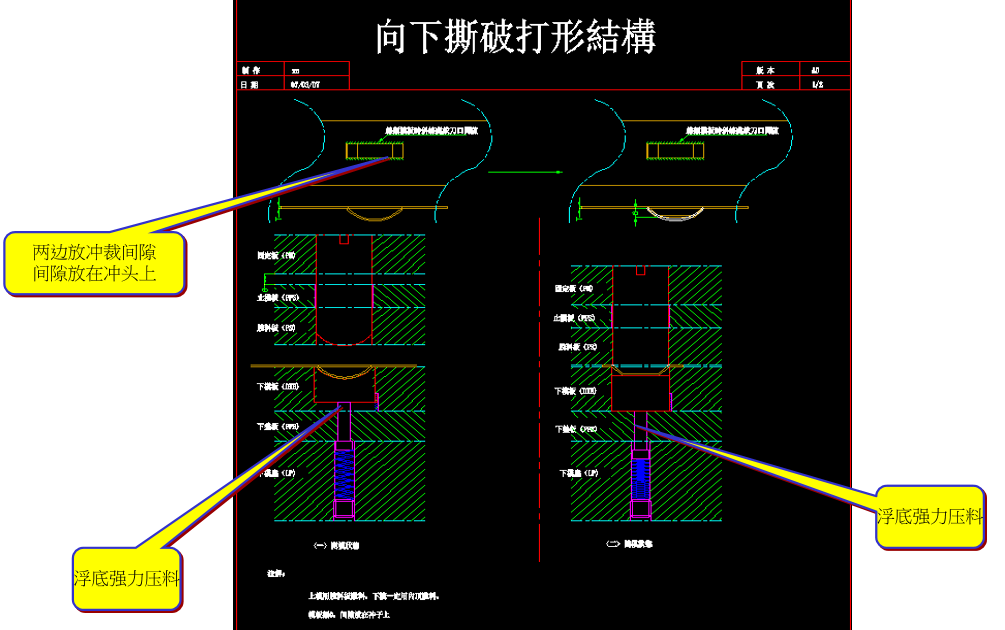

二,高度小于5倍料厚向下打桥,第二种脱料方式
" Q1 B% v5 L+ Z/ G! X. p) e
1 C% m" x' c, H

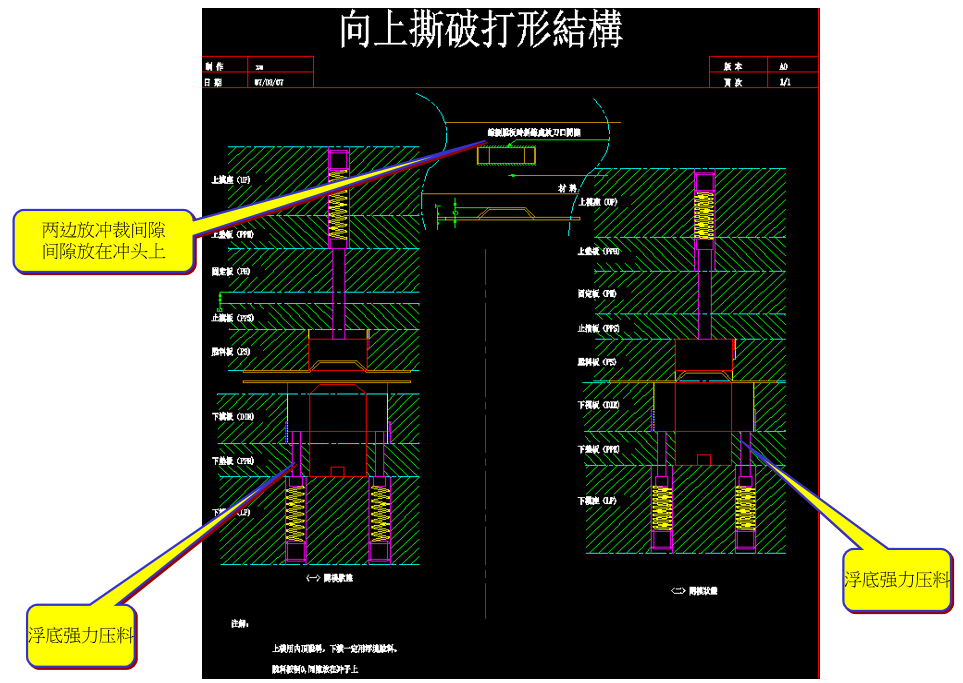

三,高度小于5倍料厚向上打桥方式,上面需脱料下面需强力压料.

7 T7 Z& i+ z+ K2 w3 R6 S, ^  b
0 N$ ], H- _/ H3 q+ H4 T8 `
四,高度大于5倍料厚打桥方式,第一次要打成弧形,拉入凹模的材料要稍大于最终成形的材料,第二次再成形打出最终形状和尺寸.
