在我们模具设计过程中经常碰到潜水进胶,很多模具设计新手都不会在NX里面画,下面我来大家分享一种NX绘制潜水进胶的方法:

4 x8 I8 D" U/ k. b! ~
  v6 C$ i5 L; S& P- Z' Q. e

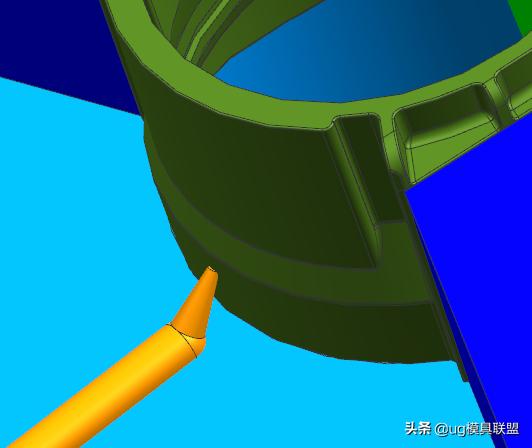

1、首先先创建流道,流道大小根据产品大小来定, 利用圆柱体命令创建流道,流道边距离产品边留2—3mm,如图所示:

& p# I, O! H- X% M
 楼主| 发表于 2020-7-22 22:07 | 显示全部楼层
2、将流道头部倒角,倒角半径是流道的半径,如图所示:
4 {3 I% J$ l0 l' y" e$ @
. p& m; P. `8 t! m  m" S
3、通过流道圆角的圆心画一条辅助线,且将辅助线旋转45度,如图所示:
3 C8 |( q( X- X

7 c9 n2 ?" J& K- v
: ~5 f9 s* r; W  ~* U+ c( E
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-7-22 22:08 | 显示全部楼层

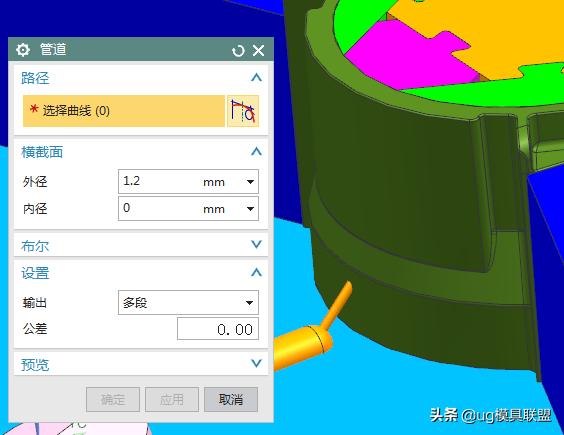

4、利用辅助线做管道,管道大小就是浇口的大小,如图所示:
" ?$ c) r7 `2 V1 b8 y

, r% n0 T# W0 G' a7 b( {  U
5、利用偏置面命令将超过产品的浇口偏置到产品表面,浇口圆心接近产品表面,如图所示:

6 d3 \2 v" A* Z$ _% X
6 p4 X' u% h- N) q* ]5 v
6、利用拔模命令将浇口拔模,拔模角度为10度左右,如图所示:

( Q# n4 R' [# \. |1 C2 z
" M- L0 L  Z8 O$ @
7、将流道与浇口求和起来,完成潜水进胶的创建,如图所示:

0 K1 v" F# }% H& e$ h# Q
