[原创资料] NX创建潜水进胶诀窍

  [复制链接]
发表于 2020-7-22 22:07 | 显示全部楼层 |阅读模式
在我们模具设计过程中经常碰到潜水进胶,很多模具设计新手都不会在NX里面画,下面我来大家分享一种NX绘制潜水进胶的方法:

7 I8 [7 y7 U# t/ Q) X5 z: a
/ V" ]6 b& |5 X. e7 H$ p

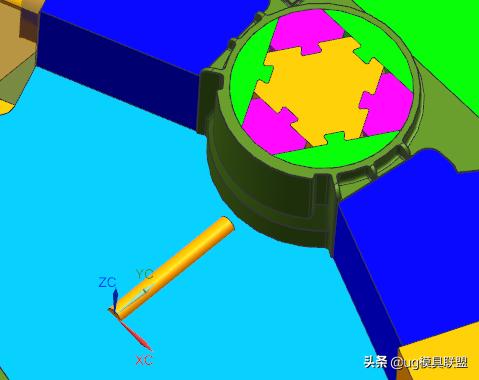

1、首先先创建流道,流道大小根据产品大小来定, 利用圆柱体命令创建流道,流道边距离产品边留2—3mm,如图所示:

7 a3 }9 i! K2 Z& p: T
 楼主| 发表于 2020-7-22 22:07 | 显示全部楼层

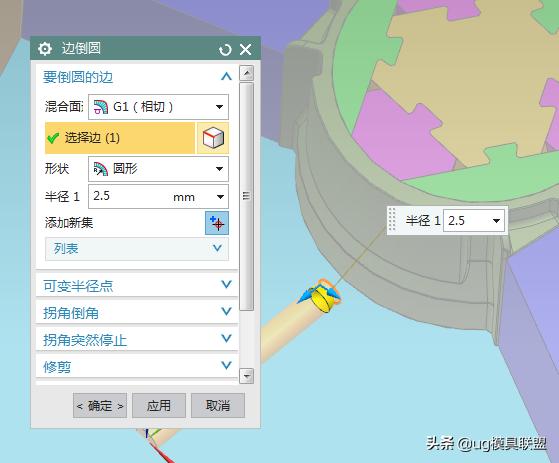

2、将流道头部倒角,倒角半径是流道的半径,如图所示:

  R1 Z) V; @& X
% q# l8 f3 @0 L9 d, D/ l

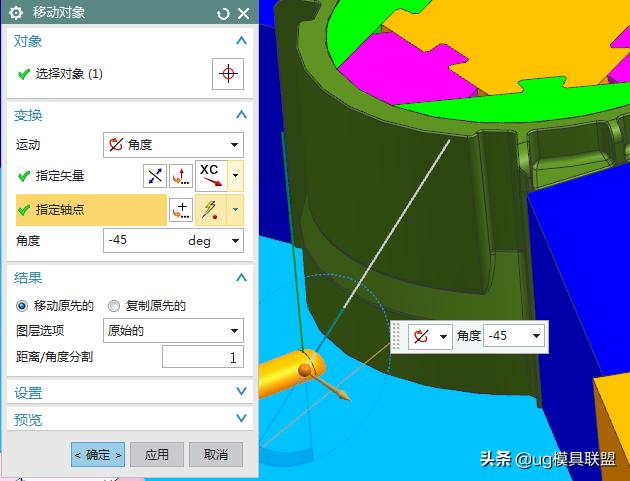

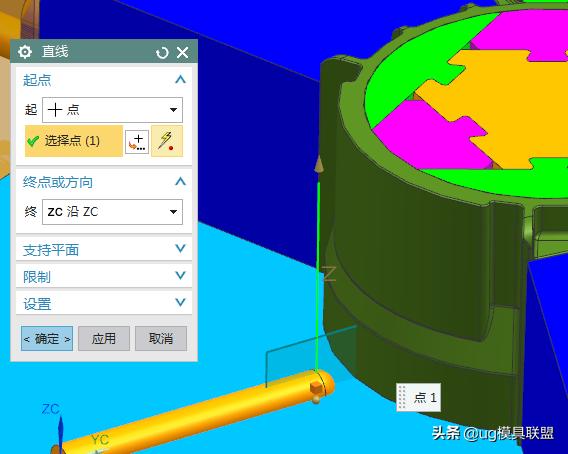

3、通过流道圆角的圆心画一条辅助线,且将辅助线旋转45度,如图所示:

" r8 R( A  O+ N& J. ~2 q
* N( @! u1 x! F6 j6 n9 `8 w& ~8 ]

" j8 I" a, V0 m/ n0 h
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-7-22 22:08 | 显示全部楼层

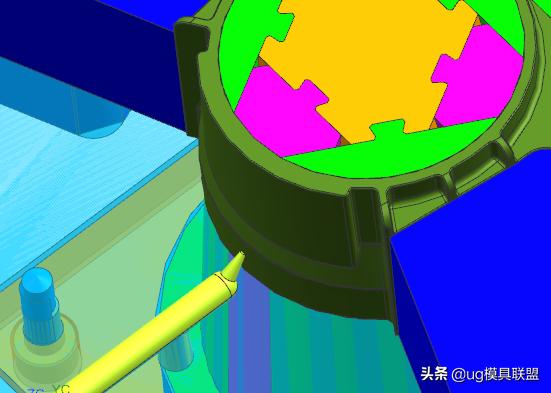

4、利用辅助线做管道,管道大小就是浇口的大小,如图所示:

) F. B8 O$ A6 Y( J  G

8 G9 e% \; R& r/ [& X) `

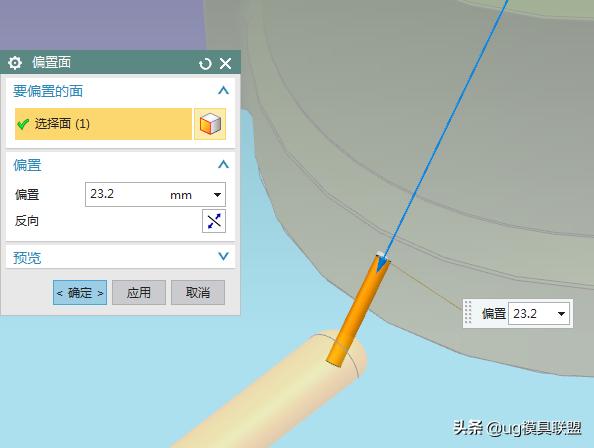

5、利用偏置面命令将超过产品的浇口偏置到产品表面,浇口圆心接近产品表面,如图所示:

" }$ g  v" }$ O0 t/ ^

! G2 q1 ^! r; O+ u

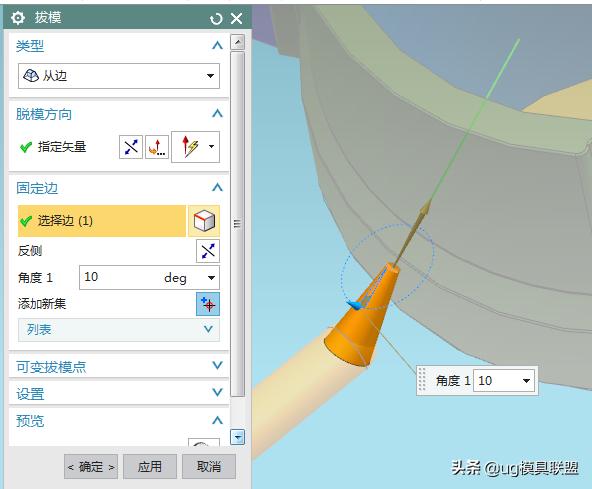

6、利用拔模命令将浇口拔模,拔模角度为10度左右,如图所示:
5 {2 s: n# n- ~! U" _! c
0 z; f/ D8 I$ U
7、将流道与浇口求和起来,完成潜水进胶的创建,如图所示:

+ T3 E3 F3 h9 x* ]

2 S: a* E1 D7 j
