如何用CAD设计倾斜导柱的长度？

青华-胡老师

在模具设计中，我们设计水平的斜导柱很容易，但如果产品倒扣是倾斜的。那么该如何用CAD设计倾斜导柱的长度呢？

8 n* `+ x& E0 H+ g* _5 k

解决方法：

1、输入对齐标注尺寸指令【DAL】—【ENTER】，用鼠标左键选中直线的两个端点测量出产品倒扣为5.02，实际滑块在出模方向的行程要加（2-3）mm安全距离，在这里可以取8mm行程，如下图所示：

" C, ?6 C* h4 c( r  z3 H$ F
' h) \  S3 t  `% R

2、输入直线指令【L】—【ENTER】，用鼠标左键点选屏幕任何一点绘制一条垂直于行位座的一条直线，如下图所示：

0 w/ b. G6 ~; J& d! q! b

3、输入移动指令【M】—【ENTER】，将绘制出来的直线移动到斜行位座的象限点上面，如下图所示：

# t# J3 A/ l6 y& h, v1 o

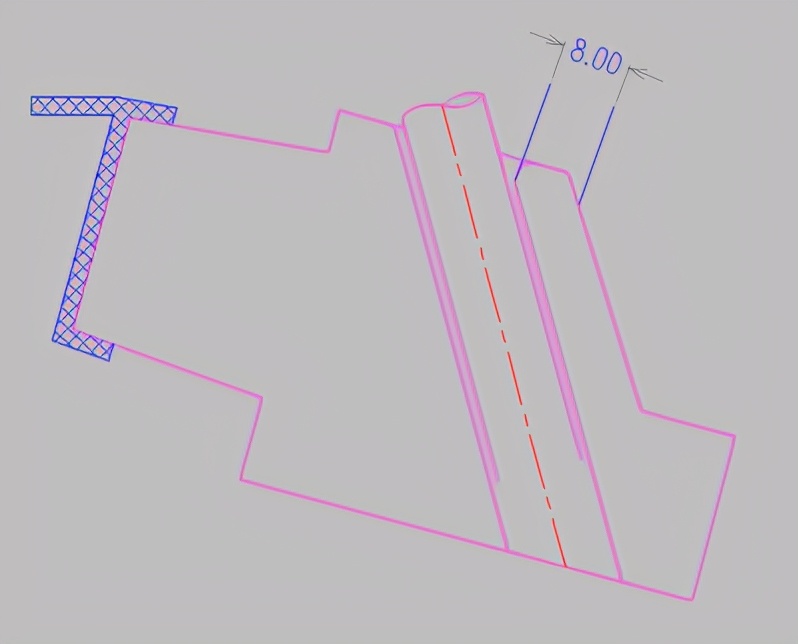

4、输入偏置指令【O】—【ENTER】，将移动到象限点的直线偏移设置为8mm，如下图所示：

5、输入直线指令【L】—【ENTER】，从偏移出来的直线的端点绘制一条直线与斜导柱相交，如下图所示：

  z% e& J: l: w" d: b

6、输入直线指令【L】—【ENTER】，从直线的交点处绘制一条垂直于斜导柱的直线，如下图所示：

1 _1 z- X: ~" [+ }, |, }$ `
3 K! ]5 M! N0 G' K# [

7、输入修剪指令【TR】—【ENTER】，将斜导柱处的直线修剪整齐，如下图所示：

6 F$ t# P  B% \0 R& c

8、输入倒圆角指令【F】—【ENTER】—【R】—【ENTER】手动输入半径为5mm，选中斜导柱的两条直线，倾斜斜导柱长度创建成功，如下图所示：

, q8 s  Y( k& G3 b/ y$ r
