如何用CAD设计倾斜导柱的长度？

青华-胡老师

在模具设计中，我们设计水平的斜导柱很容易，但如果产品倒扣是倾斜的。那么该如何用CAD设计倾斜导柱的长度呢？

* X: `: f! @- M) b7 B- O- {3 h
$ D" Y7 u3 F, C* T+ r

解决方法：

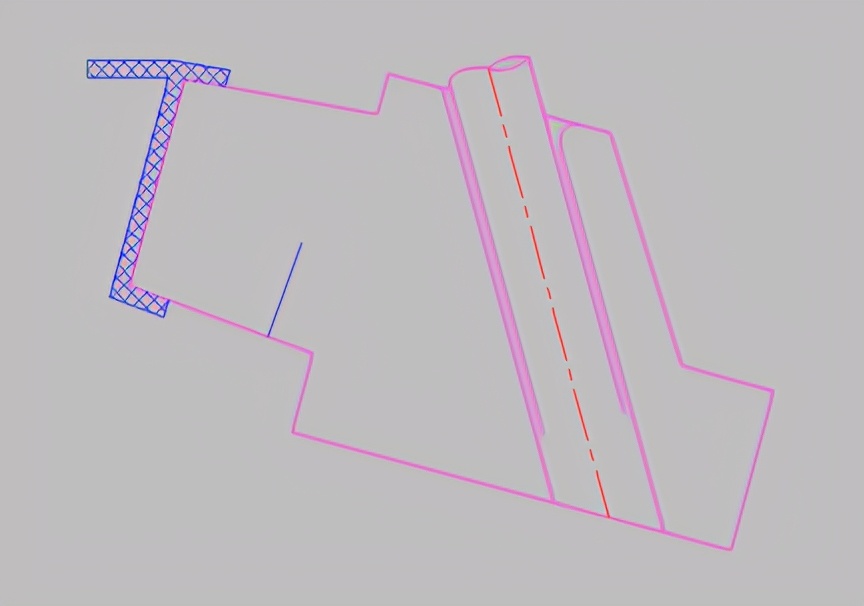

1、输入对齐标注尺寸指令【DAL】—【ENTER】，用鼠标左键选中直线的两个端点测量出产品倒扣为5.02，实际滑块在出模方向的行程要加（2-3）mm安全距离，在这里可以取8mm行程，如下图所示：

2、输入直线指令【L】—【ENTER】，用鼠标左键点选屏幕任何一点绘制一条垂直于行位座的一条直线，如下图所示：

+ u; \+ L3 ?) f, N

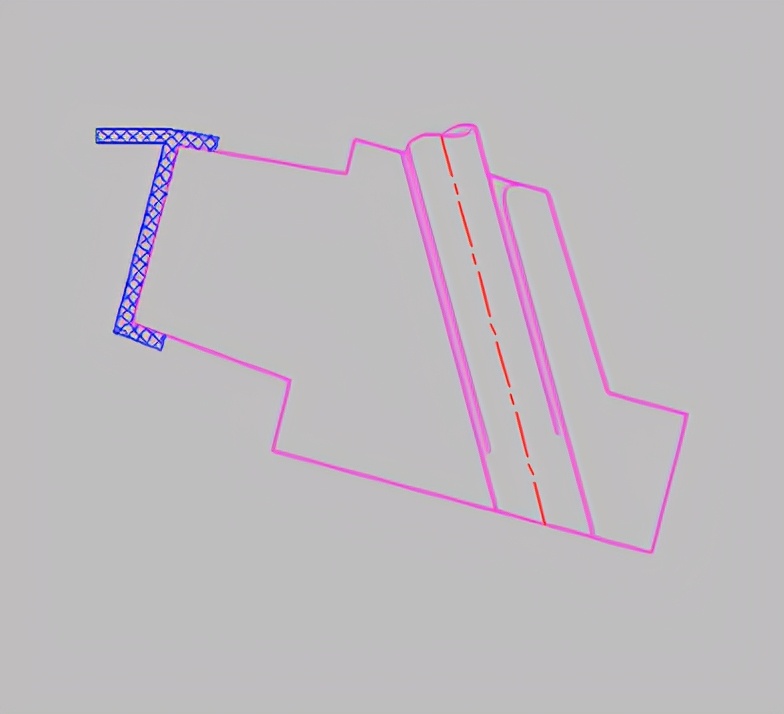

3、输入移动指令【M】—【ENTER】，将绘制出来的直线移动到斜行位座的象限点上面，如下图所示：

5 \( _/ q, b; E1 F; u/ [; _+ I
+ @8 E: L- Q$ V. E% a9 l/ ~4 l

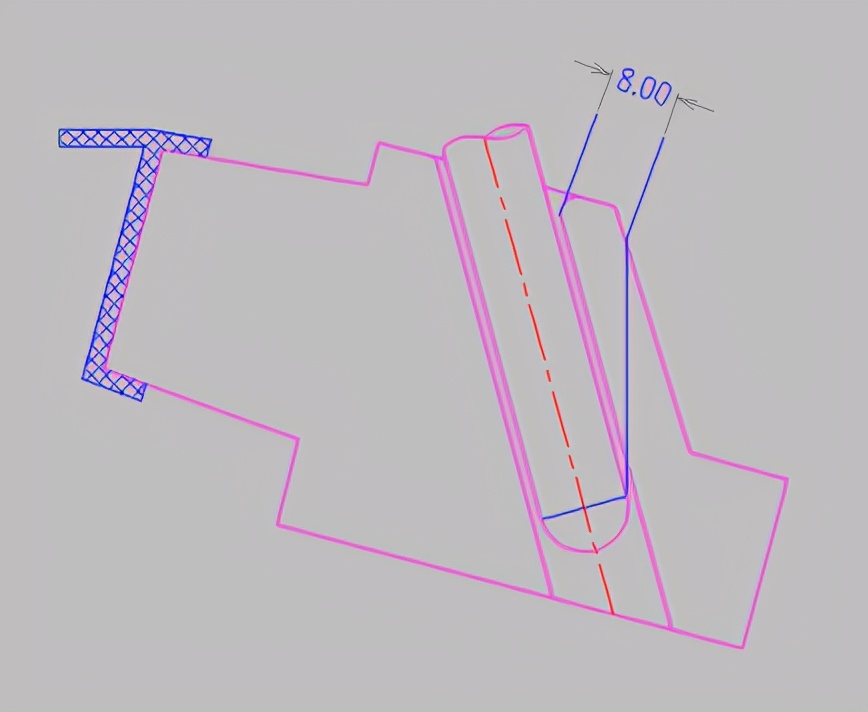

4、输入偏置指令【O】—【ENTER】，将移动到象限点的直线偏移设置为8mm，如下图所示：

" a6 Q# J! l) }4 k/ _1 v/ Y

5、输入直线指令【L】—【ENTER】，从偏移出来的直线的端点绘制一条直线与斜导柱相交，如下图所示：

  @; Z+ M, u$ W+ U' B9 a
1 J0 K+ K% F0 L) }* L0 L

6、输入直线指令【L】—【ENTER】，从直线的交点处绘制一条垂直于斜导柱的直线，如下图所示：

! y, F" }! g  W/ v; _% J+ ~7 w3 j

7、输入修剪指令【TR】—【ENTER】，将斜导柱处的直线修剪整齐，如下图所示：

: S# p& S  P- y8 R$ {. z! ]

8、输入倒圆角指令【F】—【ENTER】—【R】—【ENTER】手动输入半径为5mm，选中斜导柱的两条直线，倾斜斜导柱长度创建成功，如下图所示：

; g" B7 l3 D3 @/ y) m9 f
