如何设计铲机冬菇头定位？

青华-胡老师

为确保铲机的位置精度，需要设计冬菇头定位，设计好的定位要有足够的强度，并且定位面积要宽。那么、以下图文为例、与大家分享如何设计铲机冬菇头定位：

" |1 }, i" T  l  s
5 u7 K& F* R6 j1 U- J3 i
/ B6 F1 M. z; J

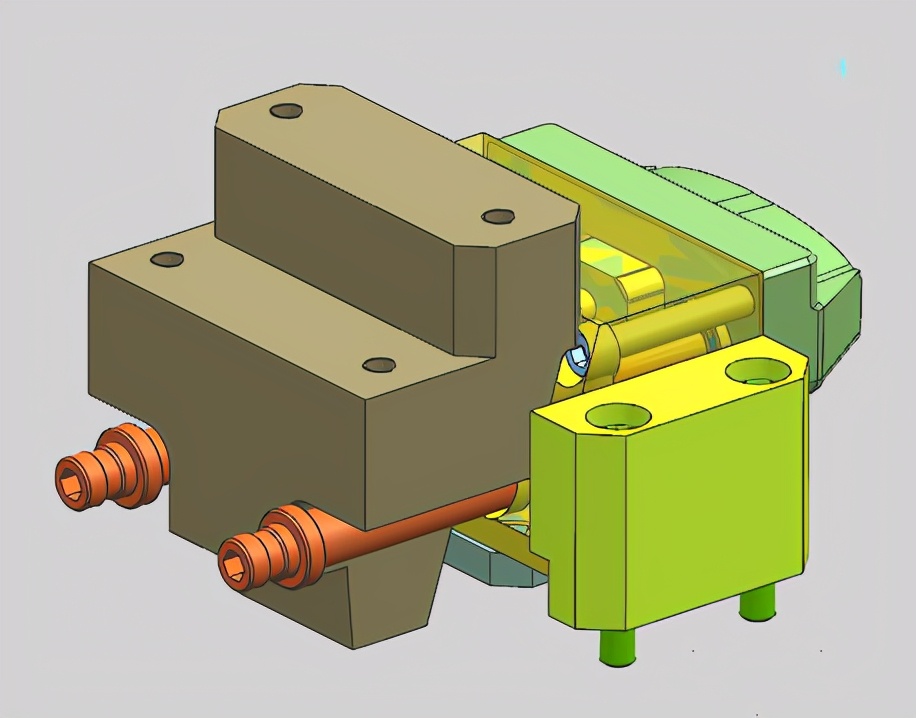

1、点击【插入】—【设计特征】—【拉伸】，拉伸铲机与A板碰穿面，拉伸高度设置为20mm，如下图所示：

! E9 T( _" U7 [
+ O4 C# i0 s4 [" v. r9 K1 D1 \% C% c

2、点击【插入】—【偏置】—【偏置面】，将铲机定位块向外侧偏置23mm，如下图所示：

8 i- }1 \2 Y( u3 _- Z$ @! B+ B
. m( P* P. l' f. w6 X
2 @) j- B0 v4 c! G- u9 E/ U

3、点击【插入】—【组合】—【求和】，铲机主体与铲机定位块求和，得出完整的铲机，如下图所示：

3 q! Q! T! o( D0 z: e

4、点击【插入】—【细节特征】—【倒斜角】，铲机定位段的棱角设置距离为5mm的斜角。至此，铲机冬菇头定位设计完成，如下图所示：

7 V& F' s, ?/ m  ]
