为确保铲机的位置精度,需要设计冬菇头定位,设计好的定位要有足够的强度,并且定位面积要宽。那么、以下图文为例、与大家分享如何设计铲机冬菇头定位:
: Q2 n/ v" V$ X* y9 }3 t
g' i ^; D& W$ H: Y

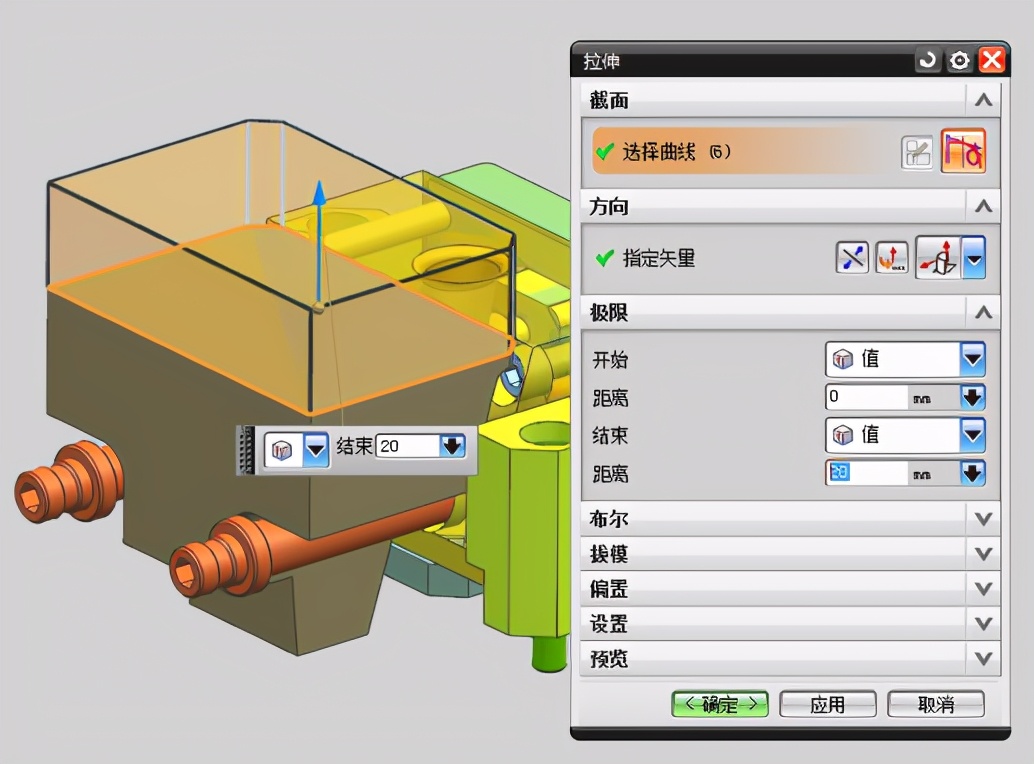

+ `* P" v9 H( A v) `- D1、点击【插入】—【设计特征】—【拉伸】,拉伸铲机与A板碰穿面,拉伸高度设置为20mm,如下图所示: 3 O3 [' j. s* @$ F
3 l* \; c7 v; [0 ?' N& g

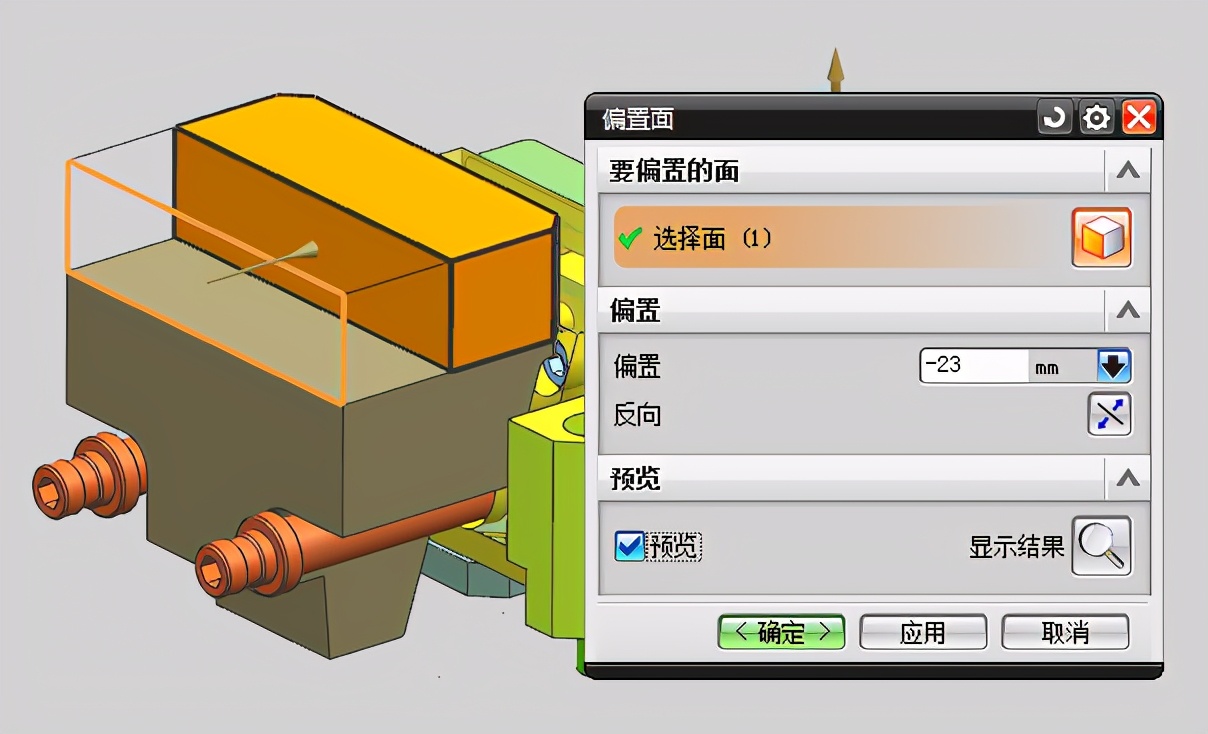

! [/ @" G7 I9 H0 N4 x: y2 S& p2、点击【插入】—【偏置】—【偏置面】,将铲机定位块向外侧偏置23mm,如下图所示:
7 F7 ~! a, \9 w$ s3 ? }2 Q$ ?0 \8 y' f8 v5 Z' ^! l

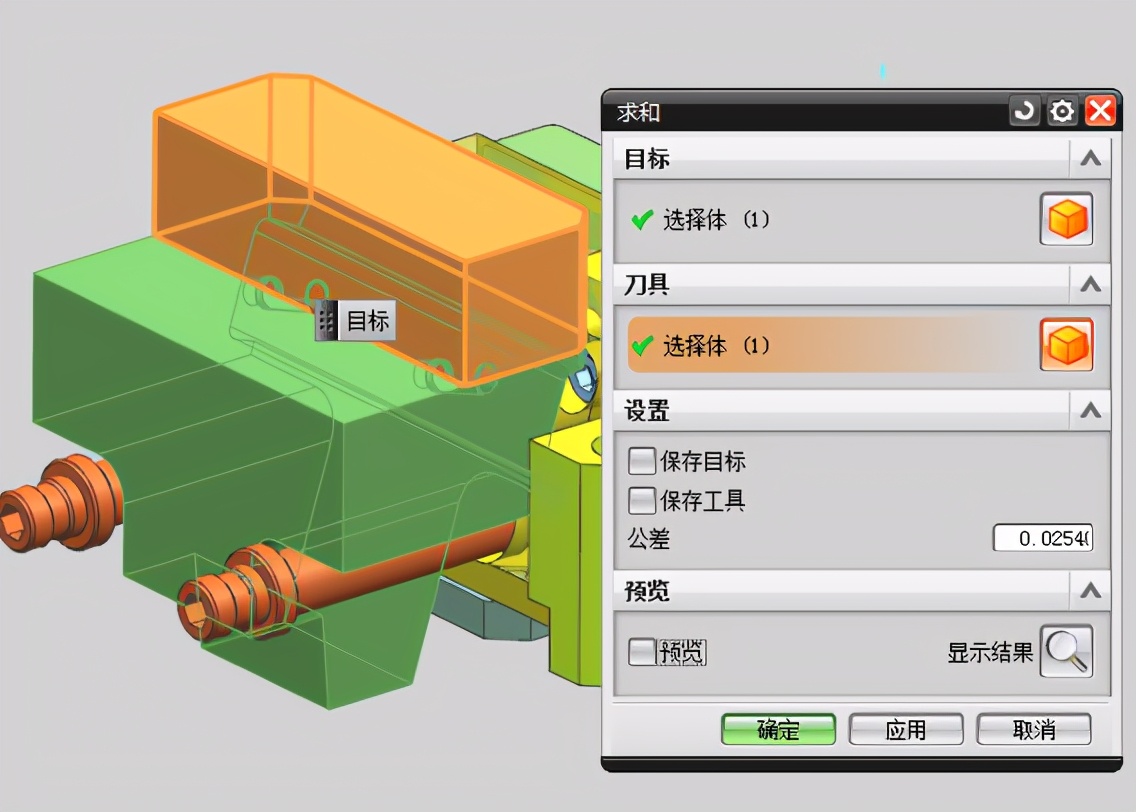

9 @, O; Q6 }# ?& ? w+ D3、点击【插入】—【组合】—【求和】,铲机主体与铲机定位块求和,得出完整的铲机,如下图所示:
2 z$ S6 b; r+ o" {$ V2 G$ B
7 R- y, ^3 s- f6 v. F

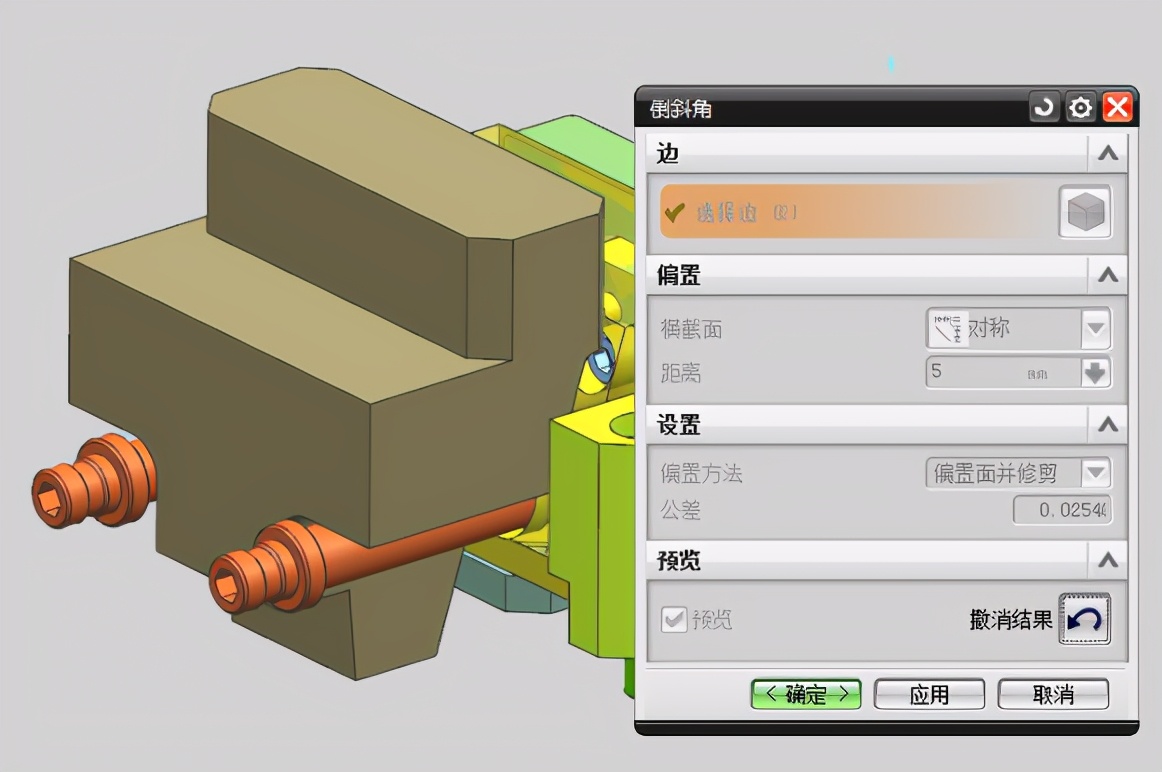

" X2 U3 t+ y8 T* }0 R& v4、点击【插入】—【细节特征】—【倒斜角】,铲机定位段的棱角设置距离为5mm的斜角。至此,铲机冬菇头定位设计完成,如下图所示: 0 {! Q" [ q2 |0 z
9 S9 a" p0 n2 `) Z9 o W& [4 L0 M. F F2 X( v
|
