当滑块压条需要设计定位时,就需要在压条底部添加台阶,沉入模板内部。这种压条形状类似数字7,所有通常称其为7字形压条。那么、如何设计7字型滑块压条呢? ![](https://p6-tt.byteimg.com/origin/pgc-image/b57296cf2283457fb66fe7acf4308477?from=pc)
7 m2 _/ C, W% K/ P" p+ ^9 C, |+ X
2 v9 j/ l5 ]- K/ h; R' J7 p, b3 R- n% U v; y" b/ l

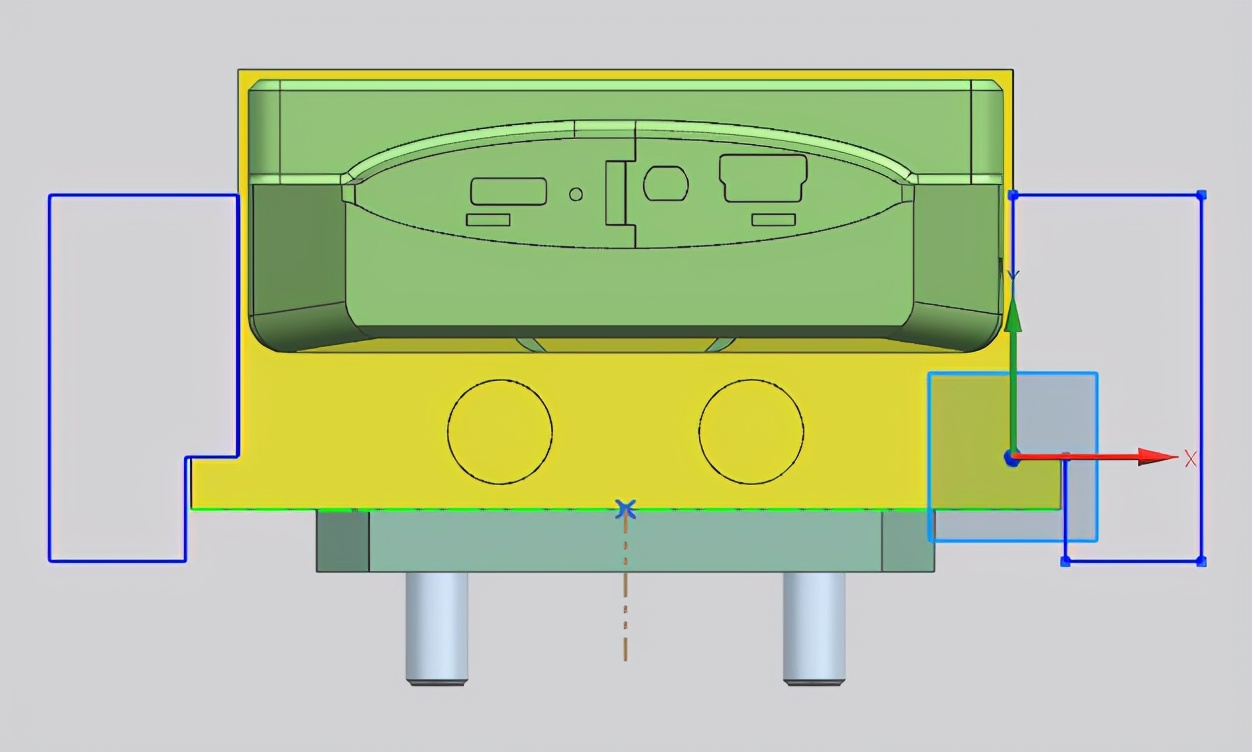

1、点击【插入】—【任务环境中草图】,绘制压条的平面草图,如下图所示: ) D! ]! W. K) A% }% g
/ h6 H: R; e1 R8 X
8 d5 p( L; v3 a4 p9 ^2 ^ e2、点击【插入】—【设计特征】—【拉伸】,拉伸草图生成滑块压条实体,长度距离设置为50mm,如下图所示: ![](https://p3-tt.byteimg.com/origin/pgc-image/7a3af82a62774baead875e8daca4154a?from=pc)
7 v; ~) q1 _' J$ G- o3 B% U9 N# | P# x Z" h$ L; a& c
( o0 j8 I' j4 i' ?! Z- ~

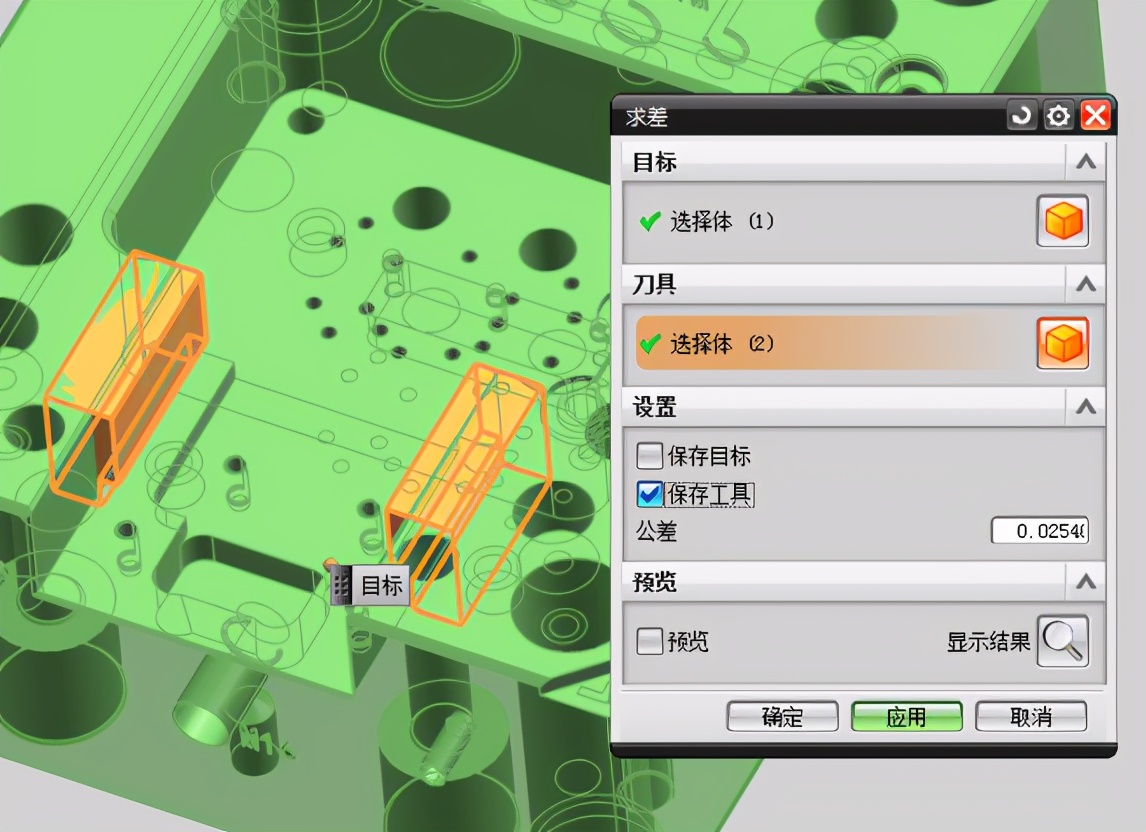

3、点击【插入】—【组合】—【求差】,B板与滑块压条求差,如下图所示: . e0 Z" D5 q' k' ^; k
0 e V, M7 _; N D! P6 O* L* E* e* I
8 a. M* O) W `8 P& D4、点击【插入】—【细节特征】—【倒斜角】,单独显示压条,压条的两个侧边设置距离为6mm斜角,如下图所示: ![](https://p1-tt.byteimg.com/origin/pgc-image/e0280bc6c7954f2bb7003c8204571422?from=pc)
4 ? ^; z1 O K) I6 L, Q& _& W/ L: R- y! `6 k4 w$ m
2 m: ^ B) h9 I# X6 E4 r) w
5、点击【插入】—【细节特征】—【边倒圆】,单独显示B板,压条槽的立角设置半径为5mm圆角,方便CNC加工,如下图所示: 5 L( [# l; w. L8 u4 t1 u8 x. p
5 k2 D9 A" f9 j. p3 E/ n
- K z1 i( g0 E8 L: Y' K
6、点击【燕秀模具】—【模胚及相关】—【螺丝】,设计M6锁滑块压条螺丝。至此,7字形滑块压条设计完成,如下图所示: ! Q" v$ M% b2 l: w
