当滑块压条需要设计定位时,就需要在压条底部添加台阶,沉入模板内部。这种压条形状类似数字7,所有通常称其为7字形压条。那么、如何设计7字型滑块压条呢?
; Q' _7 T8 E+ J* U
( }' H7 v1 V/ M" X, n) K4 W
9 P) t* g( \: ^, w# A" T' c2 U1、点击【插入】—【任务环境中草图】,绘制压条的平面草图,如下图所示: * Q e1 M# Z! g0 {( b9 w8 }7 D; h
- E( M6 g, Z9 q
/ Q( r, {7 W5 S* F; }5 h- j

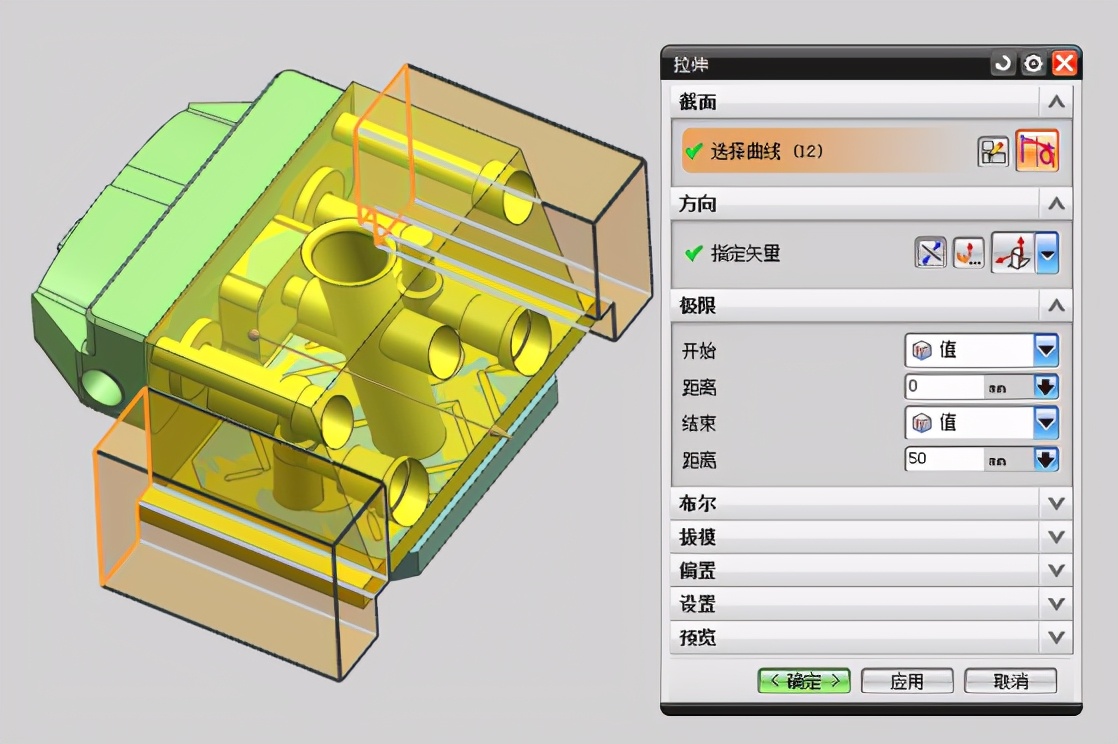

2、点击【插入】—【设计特征】—【拉伸】,拉伸草图生成滑块压条实体,长度距离设置为50mm,如下图所示:
0 l; V( T) t2 v& v$ M6 y* _
; L8 i$ x. s3 @% C; _" T2 a; }' J' V( g1 Z- e
3、点击【插入】—【组合】—【求差】,B板与滑块压条求差,如下图所示: + Z, T! d3 X& J+ r( L$ s$ c# O
( P& D+ E) `% O8 D
4 J& c# z' s- k3 t& C" b% n

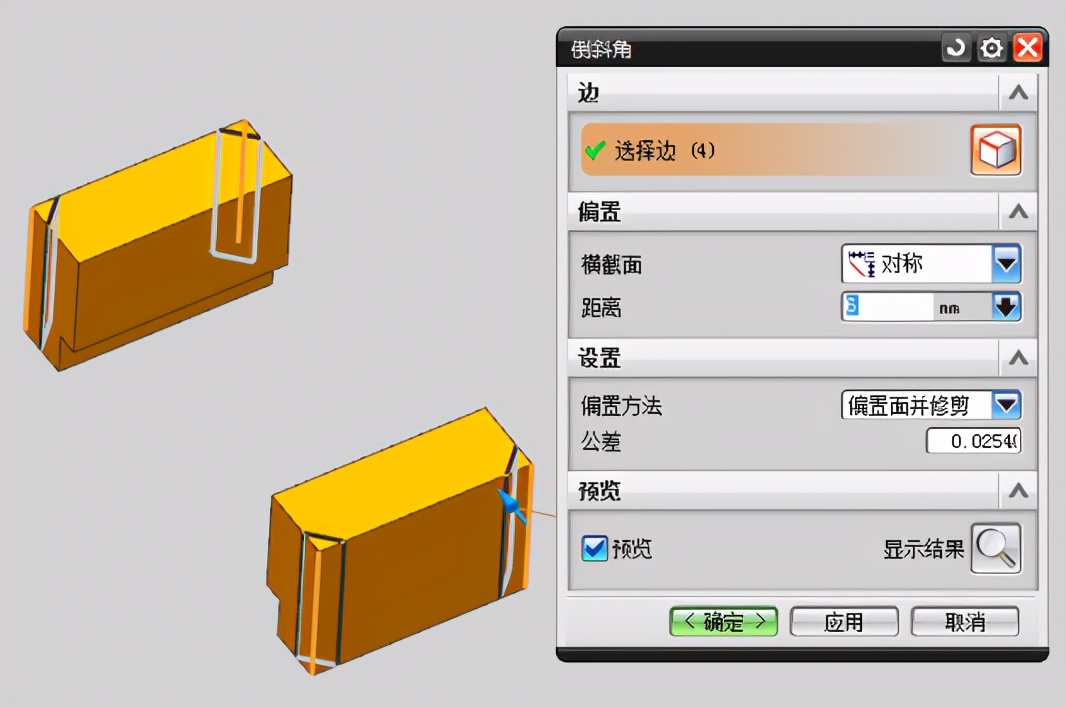

4、点击【插入】—【细节特征】—【倒斜角】,单独显示压条,压条的两个侧边设置距离为6mm斜角,如下图所示:
( h5 d, i+ P5 C3 ^% {$ w
/ _! e# l5 b ^0 X k

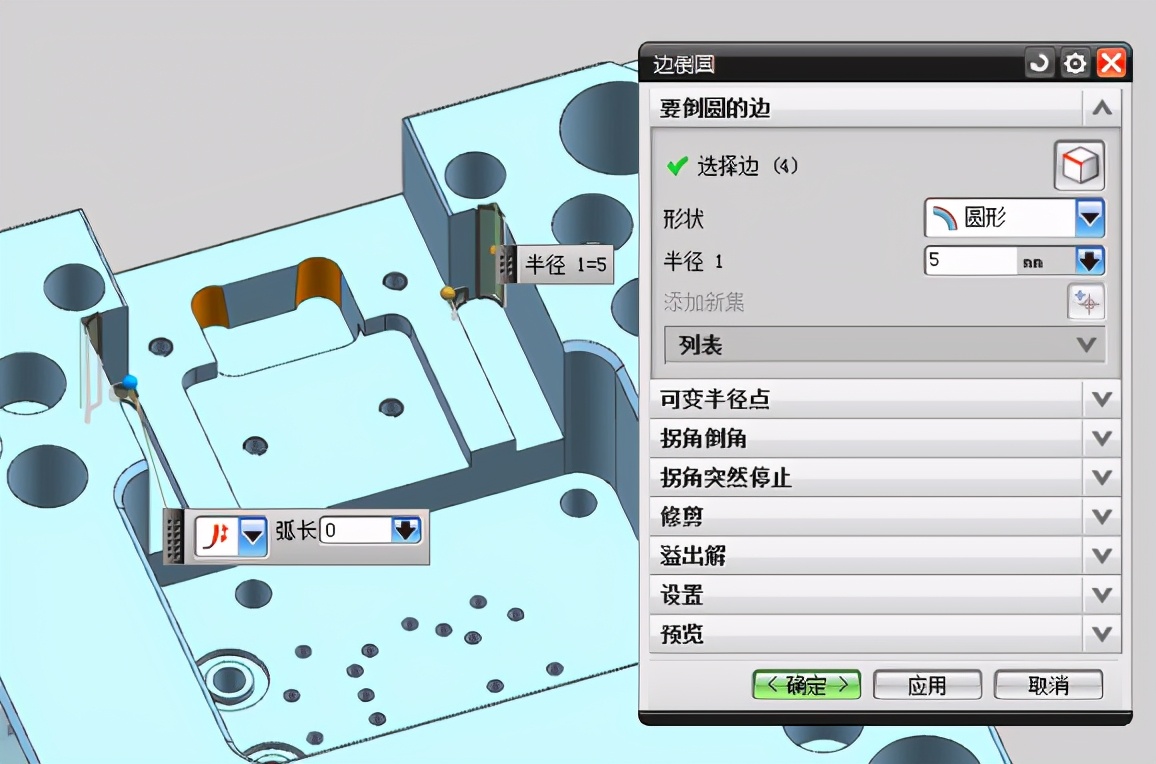

$ l3 |. b4 M5 {: C5、点击【插入】—【细节特征】—【边倒圆】,单独显示B板,压条槽的立角设置半径为5mm圆角,方便CNC加工,如下图所示:
9 T6 z% I4 J' n9 L. t- z- B: w5 Q& B: {1 t# R% o

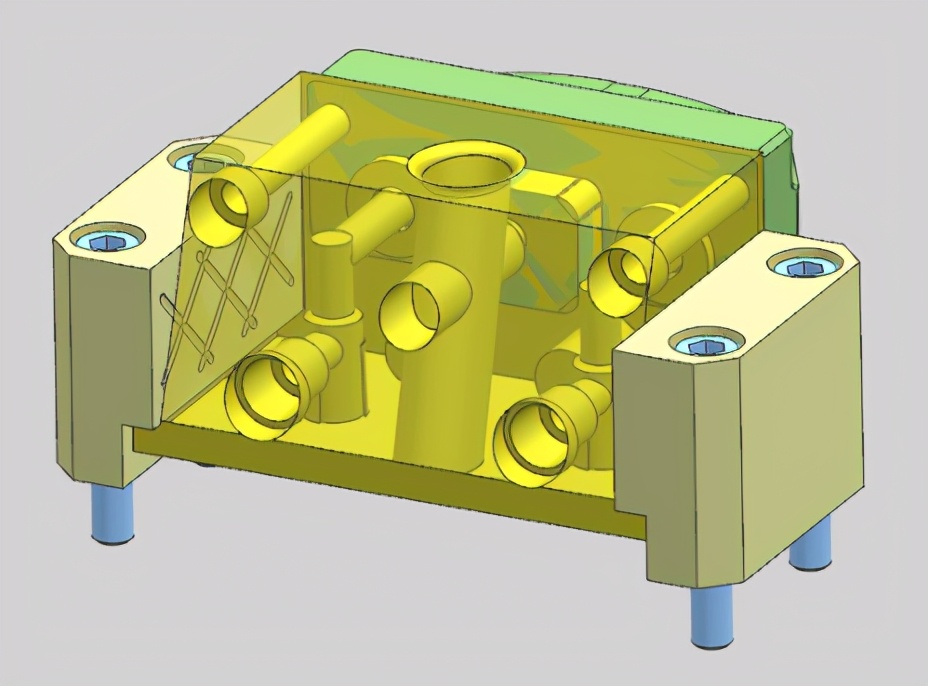

6 G+ m+ u* Q4 I! I1 e B* c0 D6、点击【燕秀模具】—【模胚及相关】—【螺丝】,设计M6锁滑块压条螺丝。至此,7字形滑块压条设计完成,如下图所示:
) n* B3 M' I/ L6 e) V3 T, ^) Z, E, Y
|
