[原创资料] 滑块入子的固定方式有哪些?

[复制链接]
发表于 2021-5-21 16:52 | 显示全部楼层 |阅读模式
在模具设计中,产品的倒扣一般分为外部倒扣和内部倒扣,外部倒扣一般采用滑块处理,而内部倒扣一般采用斜顶成形,那么成形外部倒扣的滑块入子(镶件)的固定方式有哪些呢?

7 K: u( T% M9 V3 ]

( \6 q7 C2 v, J( \. W* k) \1 b) h. o+ R
一、对于一些小行位,滑块入子与行位座一般设计成整体,这种做法一些中小型厂采用得比较多,滑块强度好,缺点是更换修改不方便,结构如下图所示:

0 l" h3 |) w  e; a4 u& `, a

1 k3 \$ @& ]1 ^: S) y
. W; b0 m+ W( M/ w
二、对于一些大的行位,行位入子与滑块座是分开的,行位镶件单独镶拼出来,采用螺丝固定在行位座上面,结构如下图所示:

4 _( P9 A( {0 E0 @

! ?3 y$ h" C' _# C0 ^! J# Q6 P' g
三、对于一些行位镶针,我们一般采用无头螺丝固定在行位座上面,行位有多个小型芯的时候,我们采用压板固定在行位座上面,结构如下图所示:

0 K7 S; L/ A7 O1 }8 Z+ f  C
4 \% t; m3 c* g( Z7 G+ Z5 i! M( o

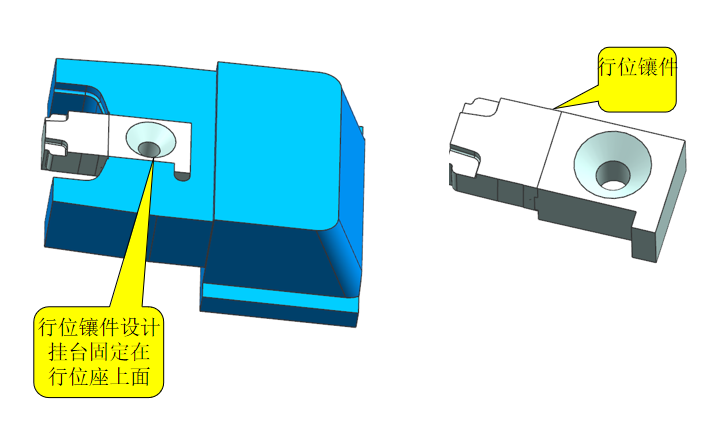

四、对于一些行位镶针,我们可以设计挂台直接挂在滑块镶件上面,结构如下图所示:

% w+ y1 y0 |8 ~$ n& b7 ]* o8 t

  M- W. G) t8 ^2 _. h
五、对于一些行位镶针,我们可以采用冬菇头固定在行位座上面,结构如下图所示:

' M3 J$ w; f9 V& N/ _& W" f5 V& W: I3 j( Y5 x
