塑胶模具设计-曲面类产品分型面创建技巧

163l2UGS

在我们做模具设计时会碰到曲面类的产品，需要创建曲面分型面，创建曲面分型面有很多小技巧，今天给大家分型两个小技巧，希望对刚入行的模具设计师有所帮助。

（一）创建曲面分型面时扩大出来的面两个面之间有缝隙如何解决？

$ O8 G2 o+ v6 s

解决方法：

首先将其中一个分型面通过【修剪体】命令修剪掉一部分，【插入】—【修剪】—【修剪体】，工具选型选择新建平面，指定平面选择点和方向，用面上点选择其中一个分型面，修剪掉一部分，如下图所示：

$ A, [; p9 k3 A. T, d

然后用【桥接曲线】命令桥接曲线，【插入】—【派生曲线】—【桥接曲线】，分别选中两分型面的外边线，桥接出一根曲线，如下图所示：

/ A( g7 }9 Q) u' \  i

最后利用【通过曲线网格】命令创建出曲面分型面，且设置与两边分型面相切，【插入】—【网格曲面】—【通过曲线网格】，分别选择主曲线和交叉曲线，且设置对应的分型面G1相切，如下图所示：

6 h* R( `; H3 L  v2 K8 |

利用【缝合】命令将3个分型面缝合起来，即可解决缝隙问题，如下图所示：

4 I4 L% W5 e: u2 r4 {1 q7 {# P0 C

（二）汽车产品拐角分型面如何创建？

6 b8 U" I# k( l  h) D: N# n

解决方法：

将产品摆正，【插入】—【来自体的曲线】—【抽取】—选择轮廓线，然后再选中产品，即可抽出产品分型线（品红色线），如下图所示：

利用【拉伸】命令将产品拐角的分型面拉伸出来，【插入】—【设计特征】—【拉伸】，选择两拐角边的分型线，距离输入80，注意拉伸矢量方向，如下图所示：

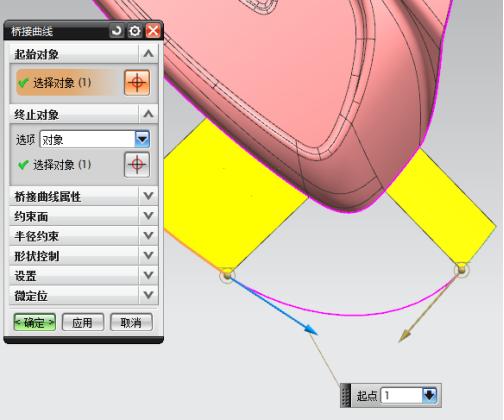

【插入】—【来自曲线集的曲线】—【桥接】，选择两个分型面的外侧边线，桥接出一根曲线，便于后续做网格曲面，如下图所示：

5 C" E" h* B# N- F

【插入】—【网格曲面】—【通过曲线网格】，主曲线分别选择产品拐角的分型线和上一步桥接出来的曲线，交叉曲线分别选择分型面的边线，注意设置网格曲面与两侧分型面G1相切，如下图所示：

/ ]$ j. N+ S" x# l
0 A" x5 h  P. ^4 K; J# h) P

这种方法创建出来的分型面面与面之间相互相切，光顺过渡，便于加工，是曲面类产品创建分型面最常用的方法，最终结果如下图所示：

$ @9 G% f& j  {
