针点胶口的设计方法

青华-胡老师

塑胶产品进胶方式有很多种，比如大水口直接进胶，牛胶进胶，搭底进胶，潜水进胶，扇形进胶等，今天教大家设计一种特殊的进胶方式：针点进胶（也叫细水口点进胶）希望能给大家带来一些帮助。

) y' B% Q6 b% w" U: p% a

一，通过斜率分析，产品的进胶位置已经确定下来，产品采用两点斜对角进胶，波仔点深度为0.4mm, 如下图所示：

- f( u$ Q! r' g0 y6 w. w

二 ，【插入】-【设计特征】-【圆柱体】在下图的圆心处绘制直径为1mm,高度为1mm的圆柱体，如下图所示：

& a( b- d4 L. K. W1 D: L

三 ，【插入】-【设计特征】-【拉伸】将创建出来的圆柱体轮廓线向+Z轴拉伸40mm，如下图所示：

! M8 m% y7 X) x$ d( A
: r! Q& \# h2 a( F5 w& \, W

四 ，【插入】-【同步建模】-【调整面的大小】将创建出来的圆柱体直径调整为2.5mm,结果如下图所示：

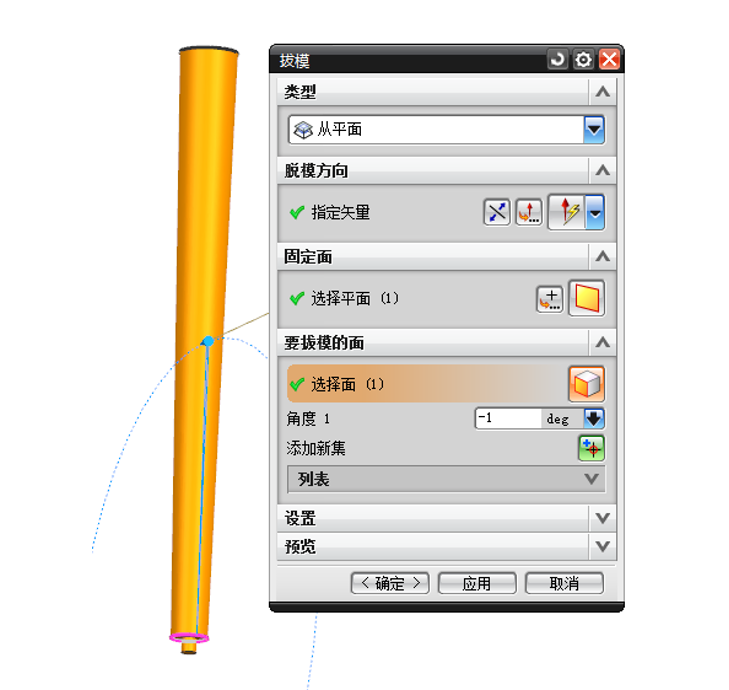

五，【插入】-【细节特征】-【拔模】将创建出来的圆柱体单边拔模1度,结果如下图所示：

: l8 t5 X3 Y8 e. X+ l6 L
2 p* Z+ l8 f8 L/ j

六，【插入】-【细节特征】-【边倒圆】将拔模后的圆柱体倒R1.25的圆角结果如下图所示：

; M0 h; z1 T( G# c5 U/ F# B7 B; G3 H

七，【插入】-【细节特征】-【拔模】将进胶口单边拔模（10-20度）结果如下图所示：

' r! m+ q4 b$ I, P

八，【插入】-【偏置/缩放】-【偏置面】将拔完模的进胶口向上偏置1mm,结果如下图所示：

  r* r% r% F1 [+ E

九，【插入】-【修剪】-【拆分体】将流道向下拆分20mm,结果如下图所示：

. p( V* L0 Y$ V- \0 K! W
# w$ f: T. d' l# S

十，【插入】-【偏置/缩放】-【偏置面】将拆分后的实体向外偏置0.3mm,结至此针点胶口设计完成，果如下图所示：
