塑胶产品进胶方式有很多种,比如大水口直接进胶,牛胶进胶,搭底进胶,潜水进胶,扇形进胶等,今天教大家设计一种特殊的进胶方式:针点进胶(也叫细水口点进胶)希望能给大家带来一些帮助。 8 A( G7 x( l# j% S
" h. f- @4 T" o6 n6 _- W

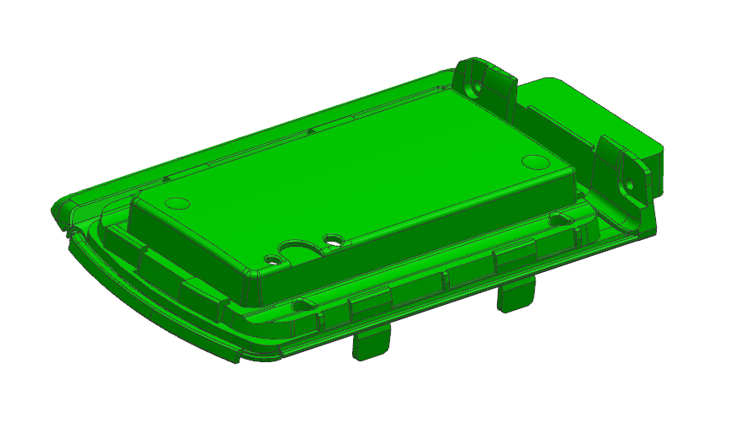

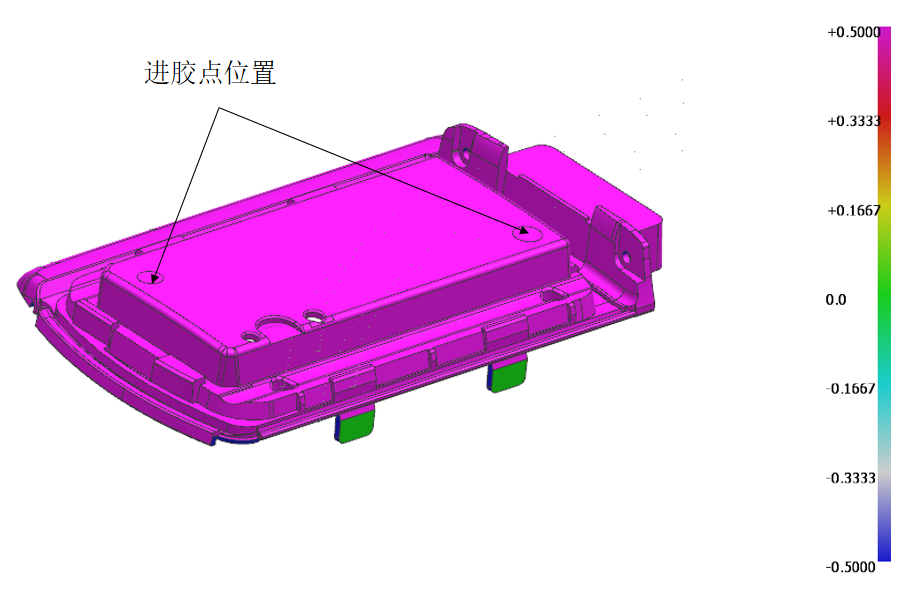

一,通过斜率分析,产品的进胶位置已经确定下来,产品采用两点斜对角进胶,波仔点深度为0.4mm, 如下图所示:
& V* v1 B+ r$ Z8 u+ R% [

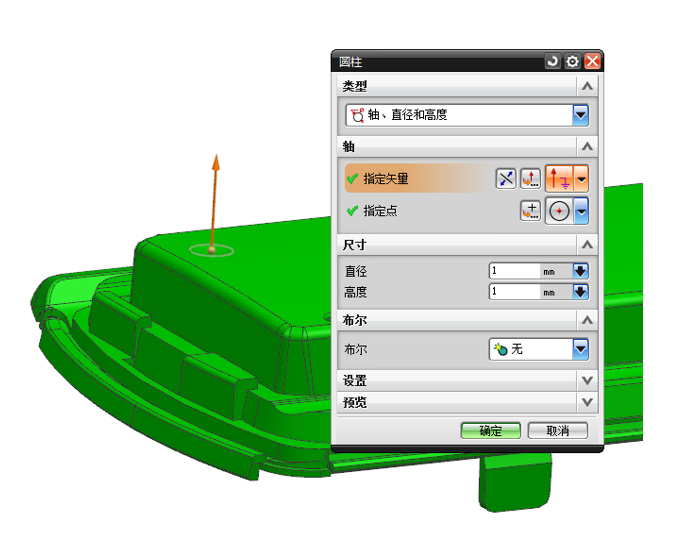

' G* J/ }, F% l; M1 \$ o- ~7 {$ j二 ,【插入】-【设计特征】-【圆柱体】在下图的圆心处绘制直径为1mm,高度为1mm的圆柱体,如下图所示:
9 q2 n! z1 } G9 o- X

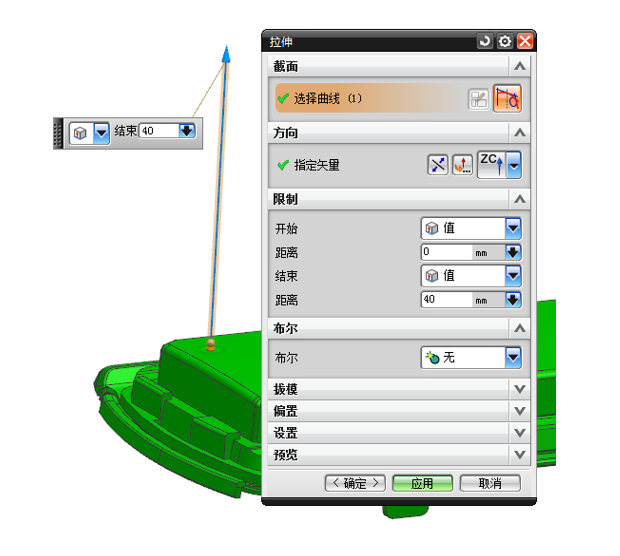

, @: Y+ a7 o' a6 f' G三 ,【插入】-【设计特征】-【拉伸】将创建出来的圆柱体轮廓线向+Z轴拉伸40mm,如下图所示:
/ h/ j0 q+ W: Z& B" `* }0 U, }

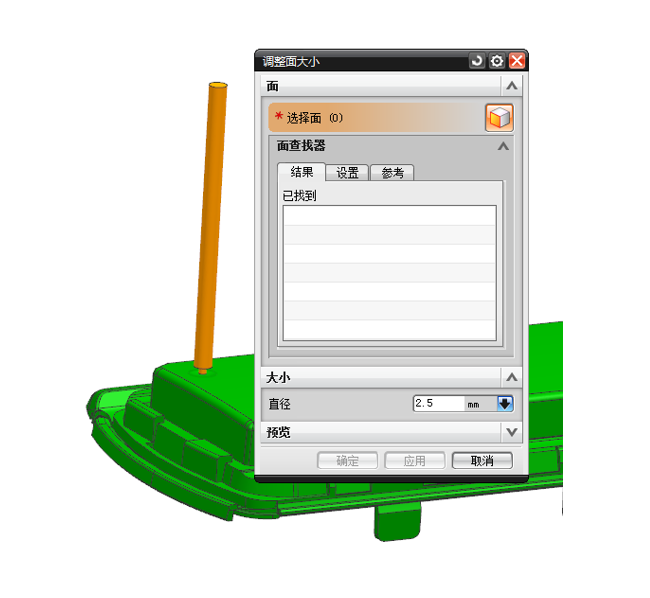

0 x, N5 X6 T% q四 ,【插入】-【同步建模】-【调整面的大小】将创建出来的圆柱体直径调整为2.5mm,结果如下图所示: 4 E4 W! T. J+ R3 }% a4 f
/ t6 ^: ~5 m \: d& R
五,【插入】-【细节特征】-【拔模】将创建出来的圆柱体单边拔模1度,结果如下图所示:
& a* h3 G) s2 a3 Z2 Q* h: v" @/ N7 G. r" K

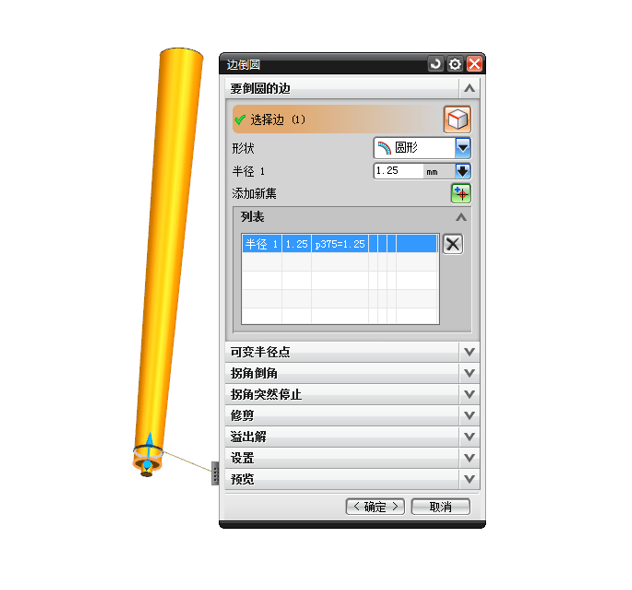

六,【插入】-【细节特征】-【边倒圆】将拔模后的圆柱体倒R1.25的圆角结果如下图所示: ' c+ t. h( u, B$ L! b6 e2 d& _

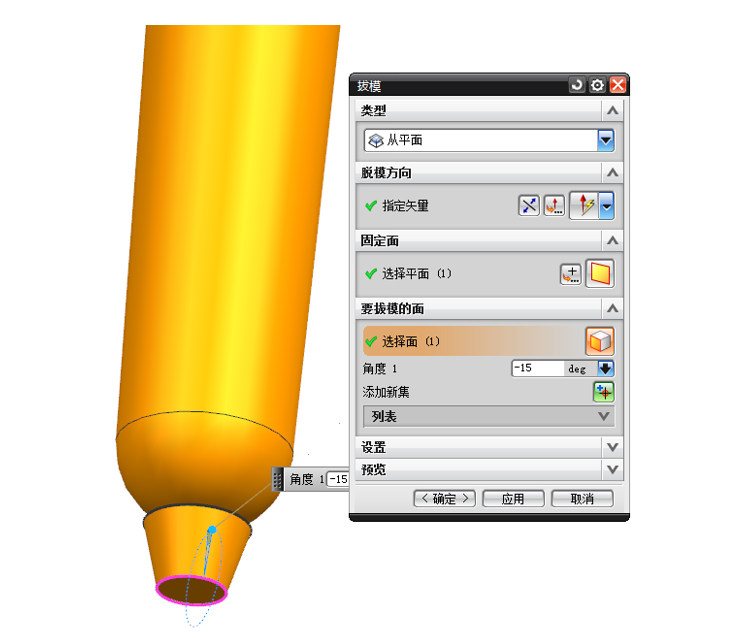

0 X$ `0 Q! D: l& M, b; B0 n+ O七,【插入】-【细节特征】-【拔模】将进胶口单边拔模(10-20度)结果如下图所示: / W) p, O; e* Y' ]( w. ]
" o0 R+ Z$ L6 v

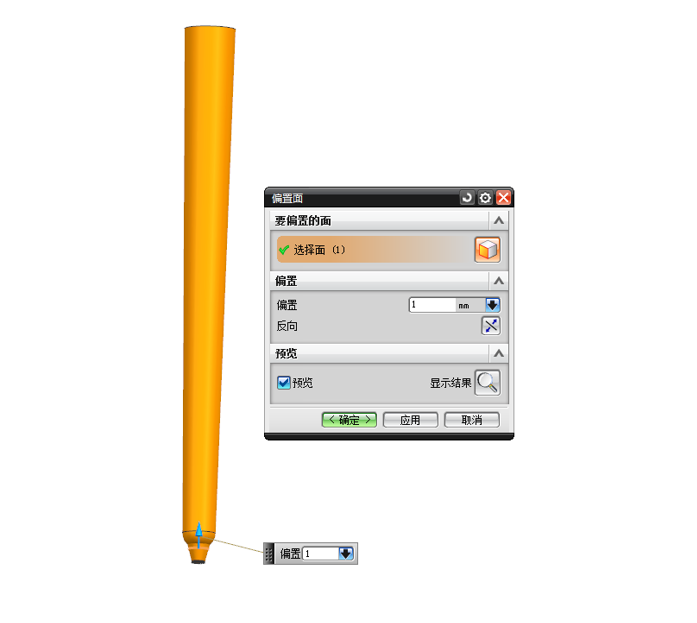

八,【插入】-【偏置/缩放】-【偏置面】将拔完模的进胶口向上偏置1mm,结果如下图所示: ! w# M4 k+ }: B/ {5 E" k4 ]6 o
& W8 I2 |. B0 J& n2 H ^) d

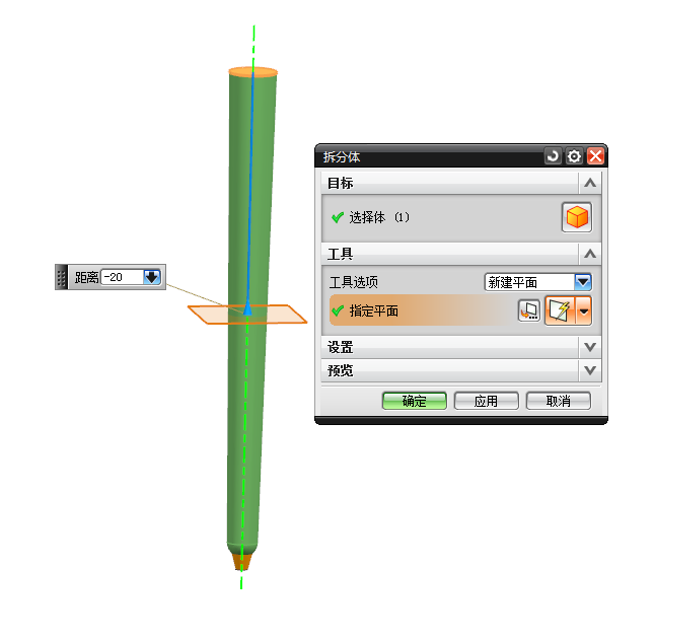

九,【插入】-【修剪】-【拆分体】将流道向下拆分20mm,结果如下图所示: 4 l. X+ D5 a9 _5 Q
2 A. v. ^. I1 t

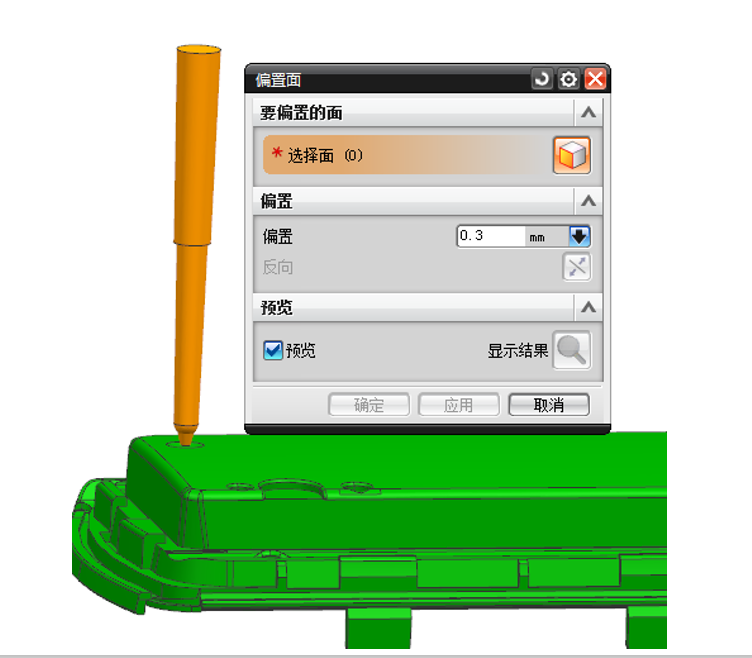

十,【插入】-【偏置/缩放】-【偏置面】将拆分后的实体向外偏置0.3mm,结至此针点胶口设计完成,果如下图所示: . n- \% T5 q% U0 A/ c J. W/ `3 x% b( ^
, O Z# [% R* c( u5 B& x |
