Moldex3D R11.0 新增異型水路設計

ywx4qo

十年，為了迎合高品質和低成本的需求，射出模流技術不斷推新出陳，而在成型製程中，冷卻是掌控品質和週期最重要的階段，因此，如何設計有效的冷卻系統成為一大關鍵。在眾多冷卻解決方案中，異型水路因有效精簡成本和縮短冷卻時間而獲得業界青睞。
CAE軟體可以成功評估冷卻水路設計，並在設計初期即驗證潛在設計瑕疵。舉例來說，在冷卻水路中的壓力、溫度以及流速…等物理性質能以三維模擬呈現。使用者可以根據分析結果追溯設計瑕疵根源，此外，透過評估冷卻時間功能，使用者可以了解週期時間對冷卻系統的影響。
* }! b: l7 y& t9 x4 u1 L
. `7 m) j' m4 ]" @3 g* w1 ~

圖1. 雙螺旋冷卻水路內的速度向量分佈

Moldex3D 具備模擬水路內流動的先進技術，產品設計者和模具開發者可以利用檢視流線與速度向量等結果以達到設計優化。圖一顯示在雙螺旋冷卻水路內的速度向量分佈，圖二顯示檔板冷卻系統內的流線分佈。所有的分析結果皆以三維呈現，傳達最真實的資訊。

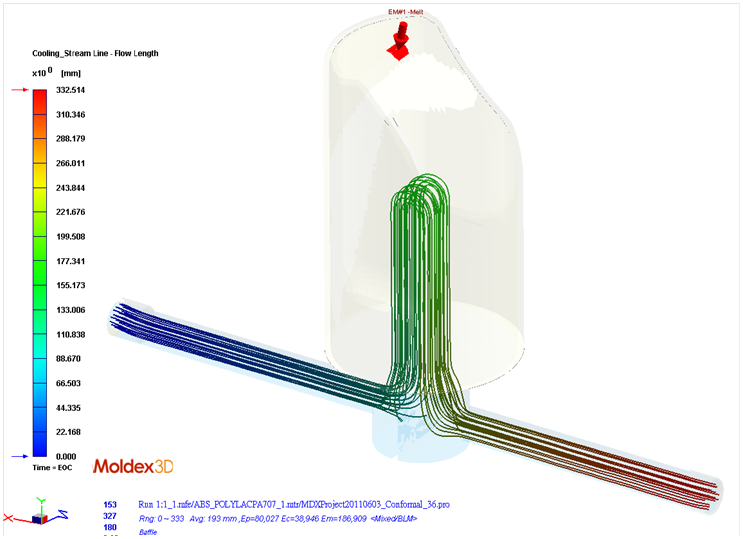

圖 2. 檔板冷卻系統內的流線分佈

本期電子月刊特別收錄兩篇有關金屬粉末鐳射成型技術在異型水路模具開發上的應用，提供這塊新興領域中最尖端的技術新知。
