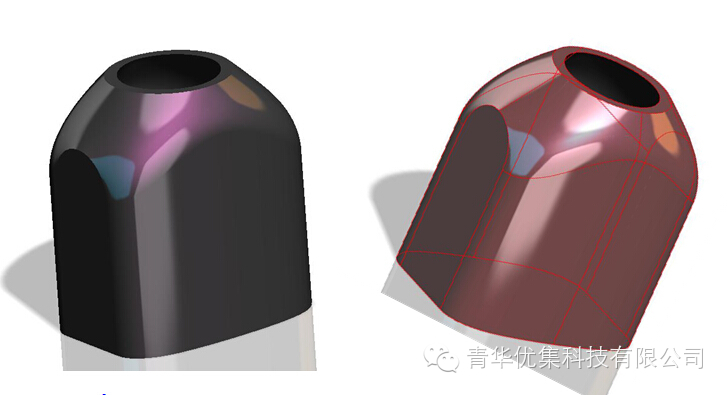

效果图:
4 t& \& i  Z% Y. M2 @# ?& F4 d
' y' d5 y5 K% C: J4 C' x3 O( @

$ D* ~6 z3 }% q- }/ g; ~

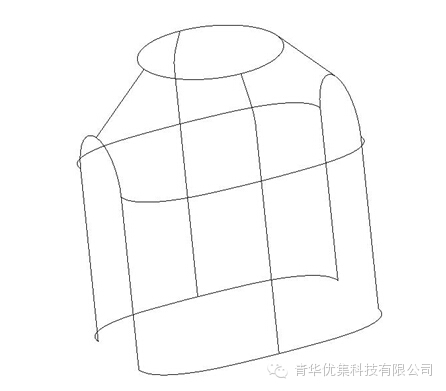

• 导入原始数据线

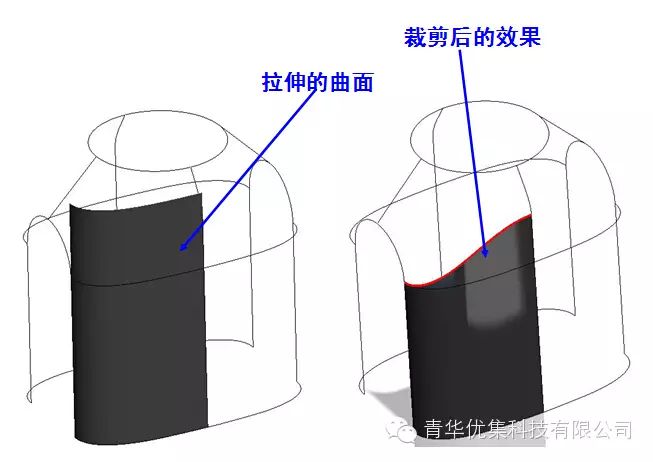

2.用拉伸做出一个曲面， 然后对所拉伸的曲面做裁剪（如下图）

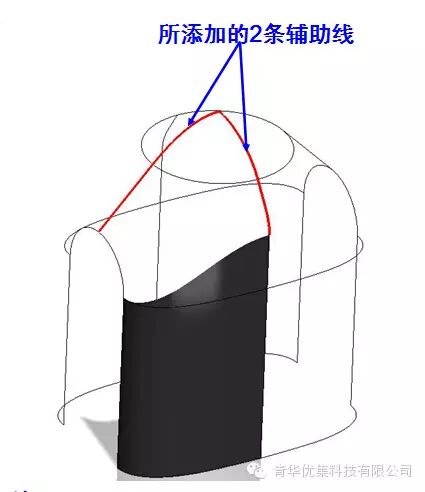

; H$ {2 j; a2 Z3.用草绘曲线的方式添加2条辅助线以达到4边面的目的（如下图）
/ p' U9 ~) ]2 t7 S- k! _

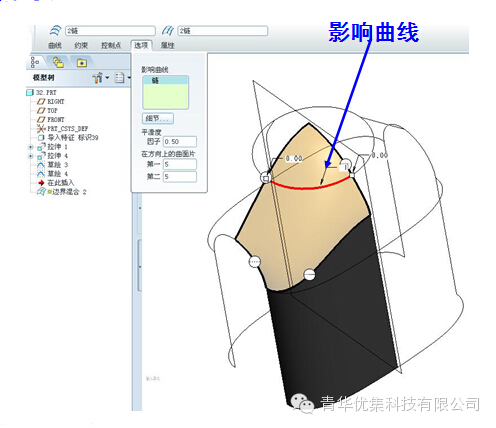

  o0 M; n2 T* T" }' F& X4.用边界混合指令构建4边面并且添加影响曲线来保证所做的4边面能吻合原始数据（如下图）
  H3 B8 F* @2 A

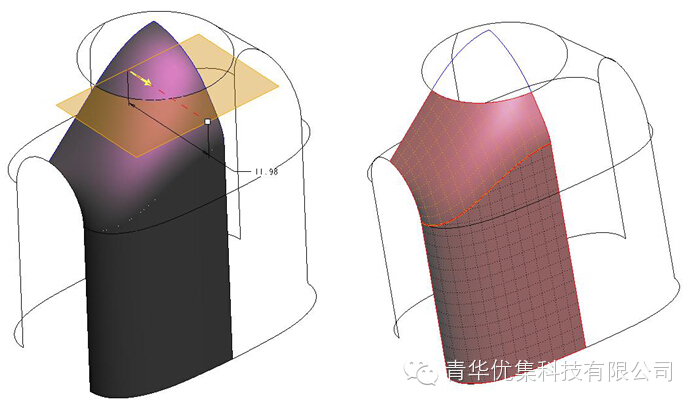

5.对多余的部分进行裁剪，然后再将两个曲面合并（如下图）
) `$ c  Z: s( g7 M

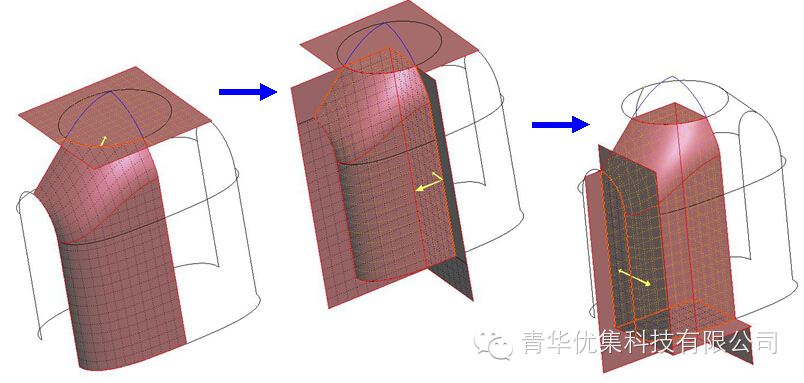

& [; b  H; A2 ]* e3 p7 K6.拉伸曲面与之前所做的曲面依次合并，注意合并的方向（如下图）

欢迎来电咨询电话：15814113842 QQ：1148315432  固话:0769-89789766


5 `6 I5 f3 a/ ?' |' P

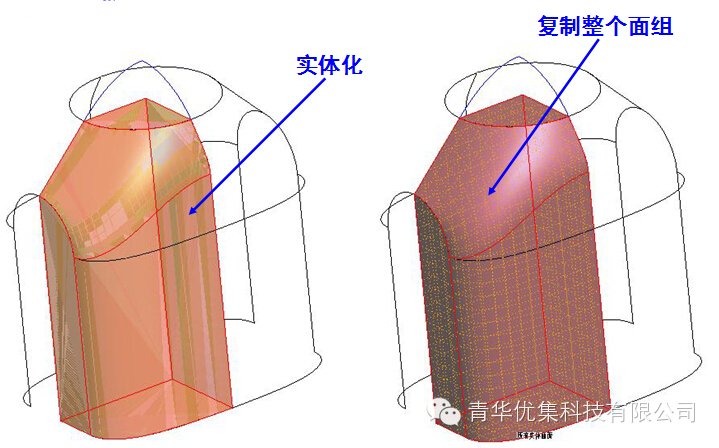

" c. f1 m$ _  q3 S! e; {) G7.将所合并的面组实体化，然后复制一个面组（如下图）
0 g# l) H7 M7 b! z$ N

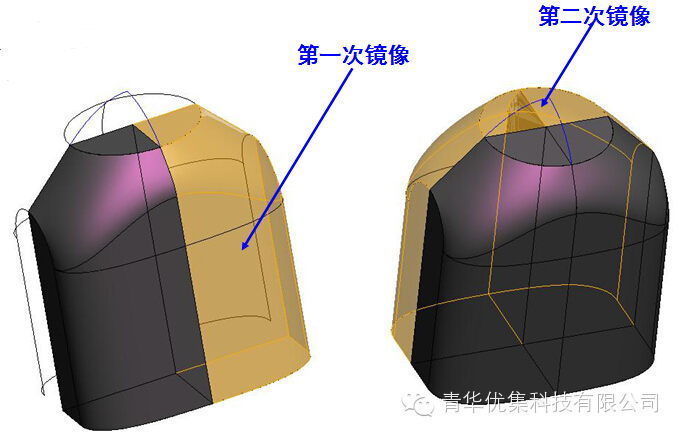

; |3 l/ c* ~% g0 s6 T8.将复制的面组镜像得到两部分，然后再将得到的两部分再做一次镜像从而得到全部（如下图）
# r# x3 T$ r$ \% `- q' p1 f: b" [9.把镜像后的每一个面组进行实体化，最后抽壳（如下图）
! C/ S& y9 O4 h) w8 Q1 T
5 W% \3 d9 U6 U( e4 A2 u* ~
( h1 j, k% O% M: n( G! \
