青华模具学院Pro/E产品造型培训之鱼鳞果盘实例造型

深蓝浅蓝

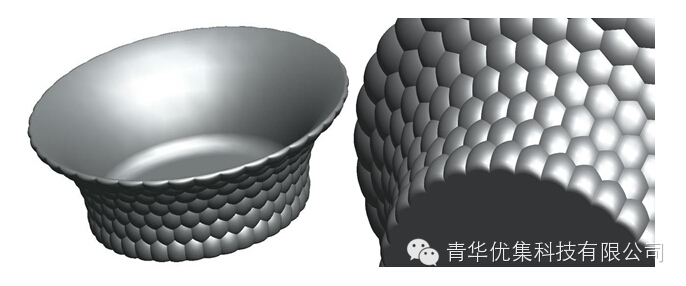

效果图：
* w3 P9 C9 f, x) K  C8 _( P* i
- p( g2 O" |  t/ T  ^# u

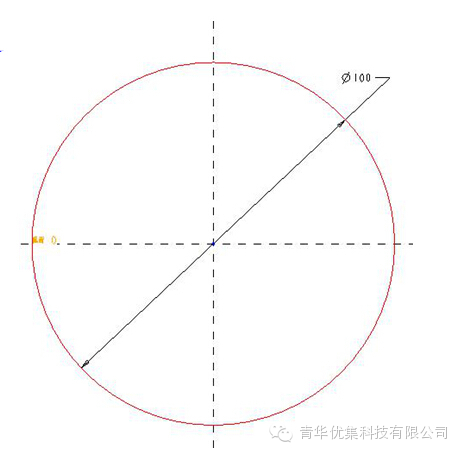

• 用草绘曲线绘制直径为100的圆（如下图）

  ) v& p- S7 H8 i- J5 T

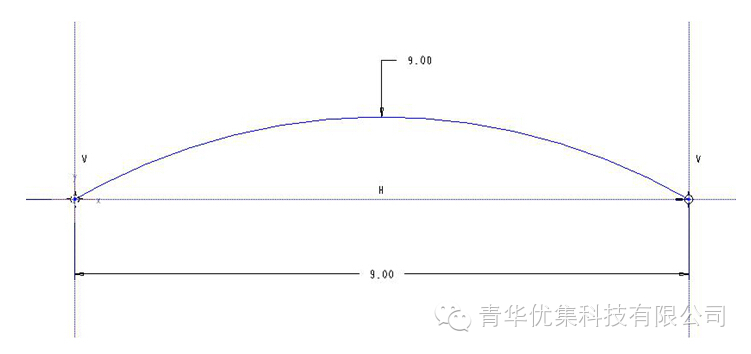

2.用控制图形绘制2D图形（如下图）

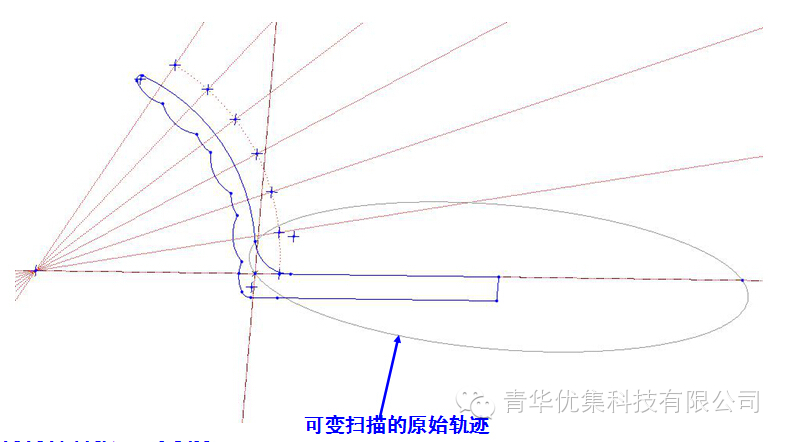

3.使用可变扫描指令，绘制草绘截面（如下图）

) j  T- u4 l5 O4.标注截面尺寸（如下图）
( f6 R( T/ o5 D, e* n' W

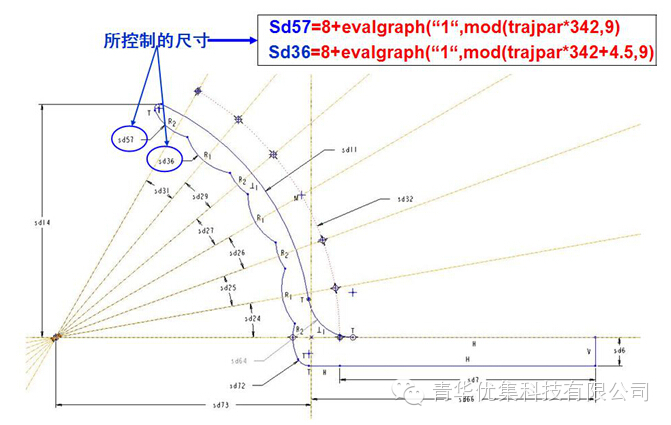

( C8 k& W3 o* {( R' Y, R' e. K3 x5.添加2个关系式来控制2个尺寸（如下图）

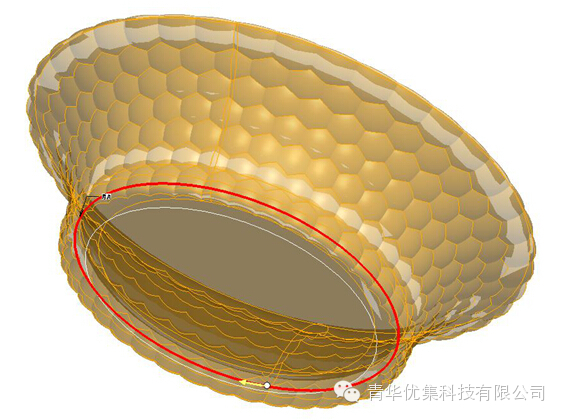

6.预览（如下图）
- P+ @" L( c( |7 v  Z3 ~9 m
7.最终效果（如下图）

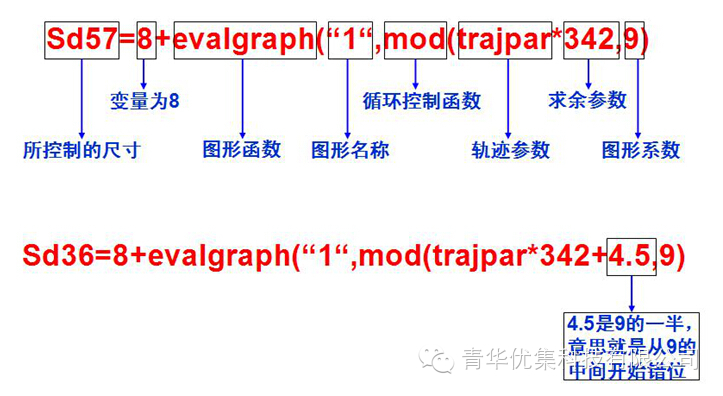

8.关系式解释（如下图）
