青华模具学院Pro/E产品设计培训之四承底座造型

深蓝浅蓝

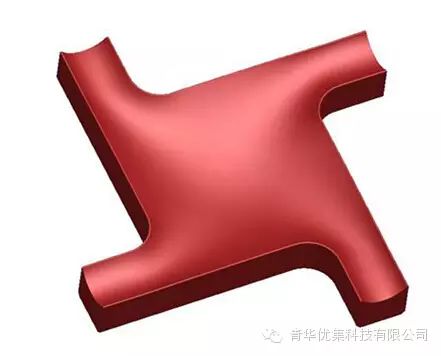

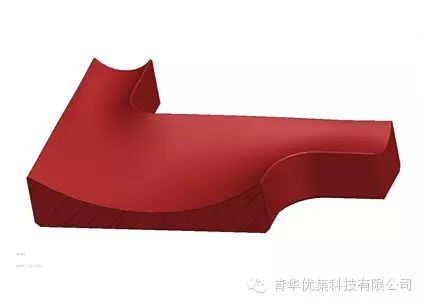

效果图:


0 N  I3 v1 b' J5 y( X5 j0 [8 R5 F

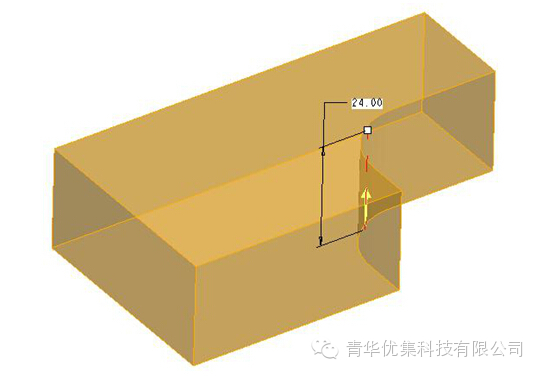

• 拉伸一个曲面（如下图）

  8 C7 u9 P7 T; }6 K. V

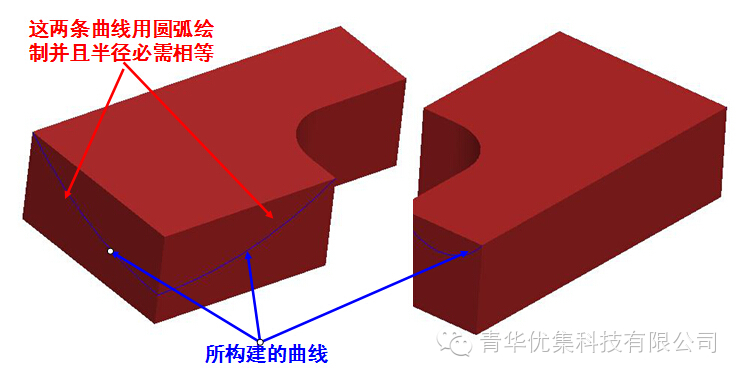

4 S* L: [! w, g+ S1 I7 g' ]2.用草绘的方式依次构建3条曲线（如下图）
9 r' \3 \' ?3 P, S' y

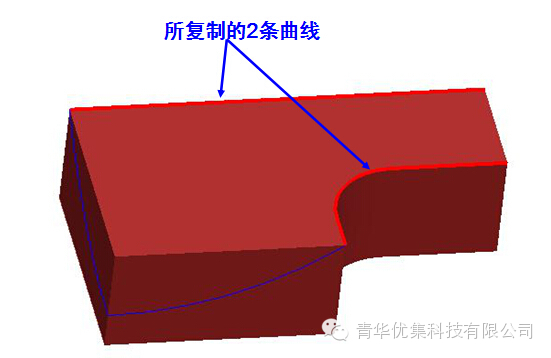

( W! H. T/ X6 }* N3.复制两条曲线（如下图）

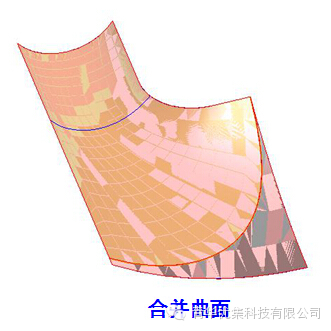

4.用造型指令构建一条平面造型曲线，然后用4条曲线做边界混合（如下图）

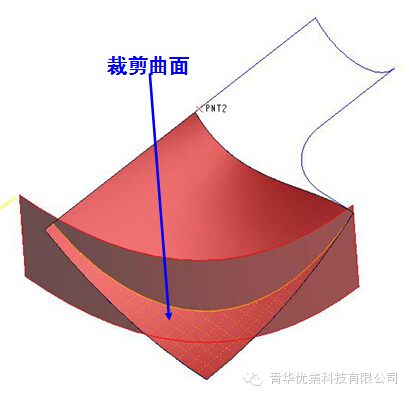

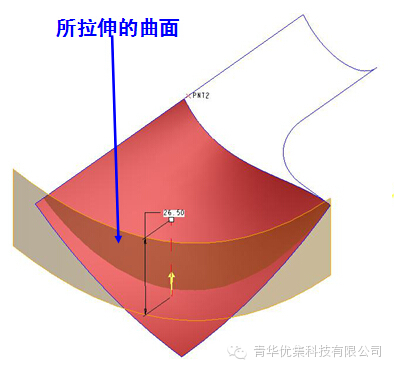

  Z) a5 t2 l1 B# h% G& V8 C5.拉伸一个曲面对四边面进行裁剪（如下图）

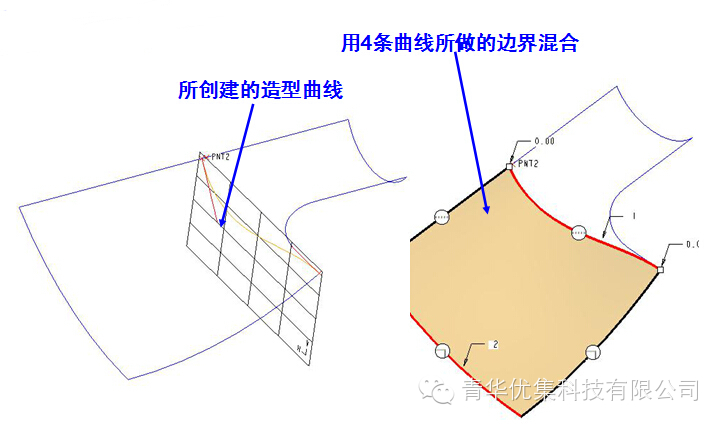

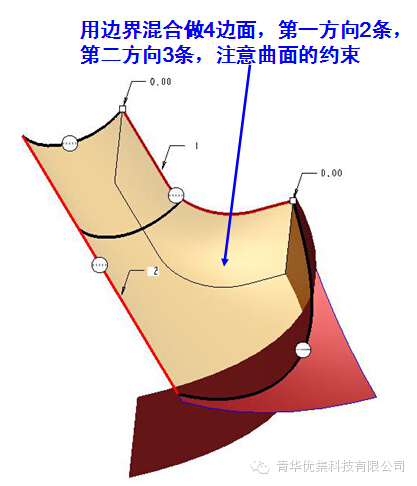

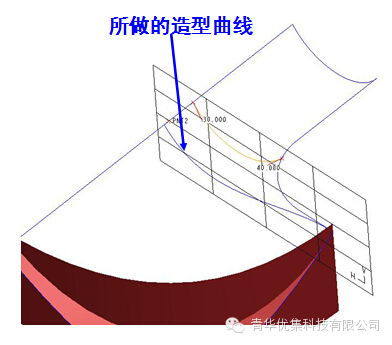

6.做一条造型曲线，然后用边界混合做4边面（如下图）
' n' Y* `$ c% k9 @' w5 z* g  y

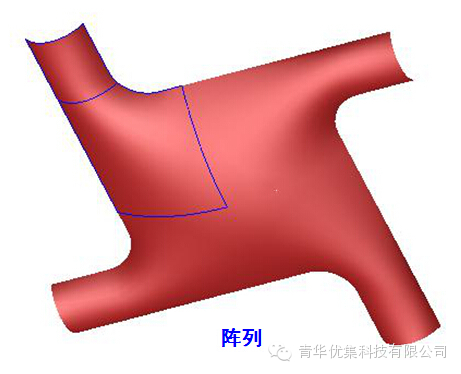

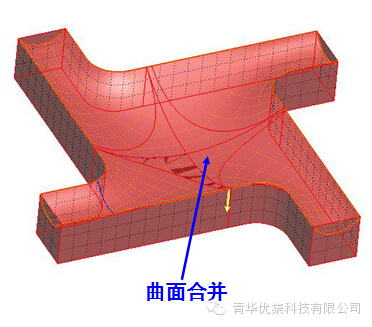

& D1 x8 [: o2 [1 a7.将曲面合并，然后阵列，阵列为轴阵列，角度为90度，数量为4个（如下图）
. q* I# D4 T( l0 j7 J) A& Q4 }

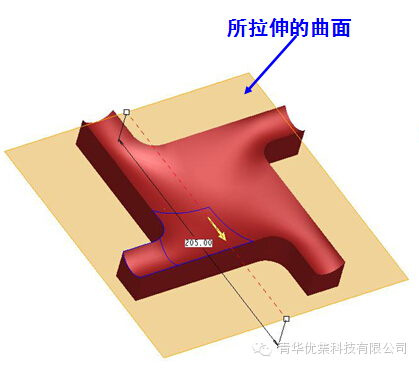

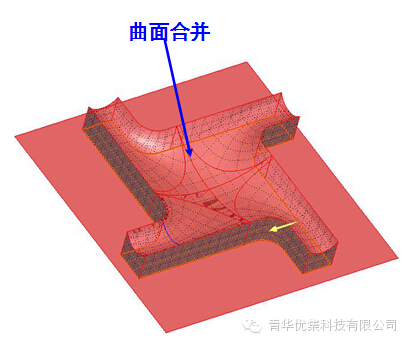

0 f6 }3 |+ j# s/ s8.拉伸一个曲面与之前的面组合并（如下图）
# i$ ?, z5 S8 I  M) E1 r$ n* I2 N

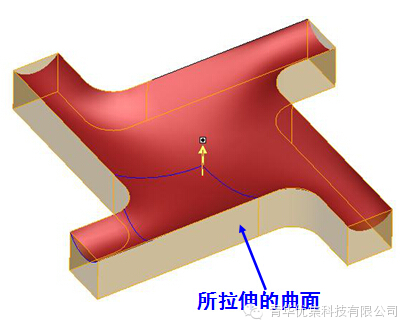

9.拉伸一个曲面与之前所做的面组合并（如下图）
9 O) E4 p8 A( x4 k
$ _2 T' P, u( E# p, I- A% W( w( \& Y

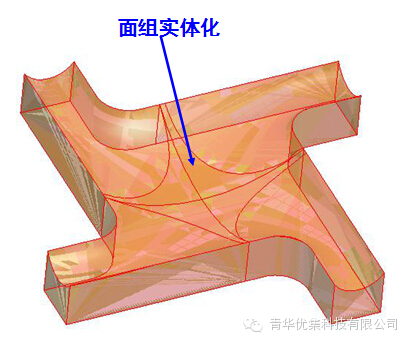

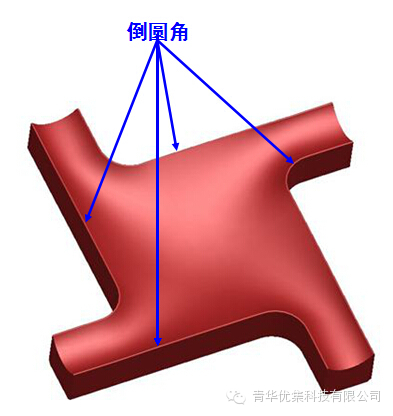

6 b# o$ B" B$ b- S2 f( c/ M10.将面组进行实体化，最后将围边做圆角处理（如下图）
