UG12.0草图标注的使用方法

163l2UGS

今天，我们来介绍一下ug12.0中的草图标注方法，主要讲解同心和点在线上的使用方法

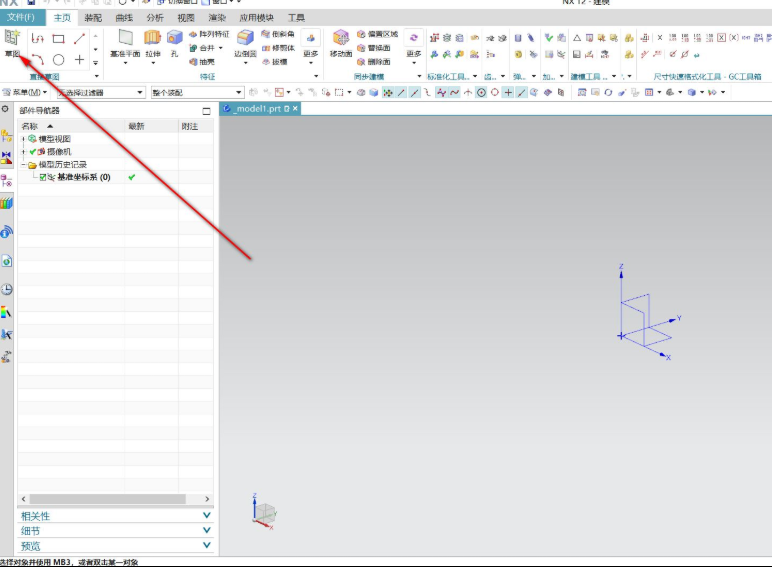

首先，打开软件，新建一个零件，选择草图

% j4 {  y* i) s+ C

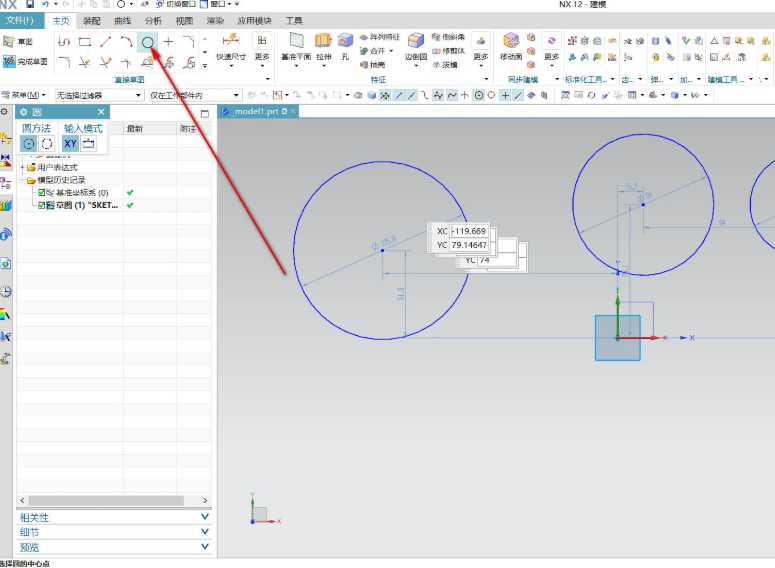

选择圆，画三个圆

* [  Q; R, s7 t9 [/ k$ \9 Z/ z5 W
. K; @0 @4 i. c  `0 l. b5 w& e- {

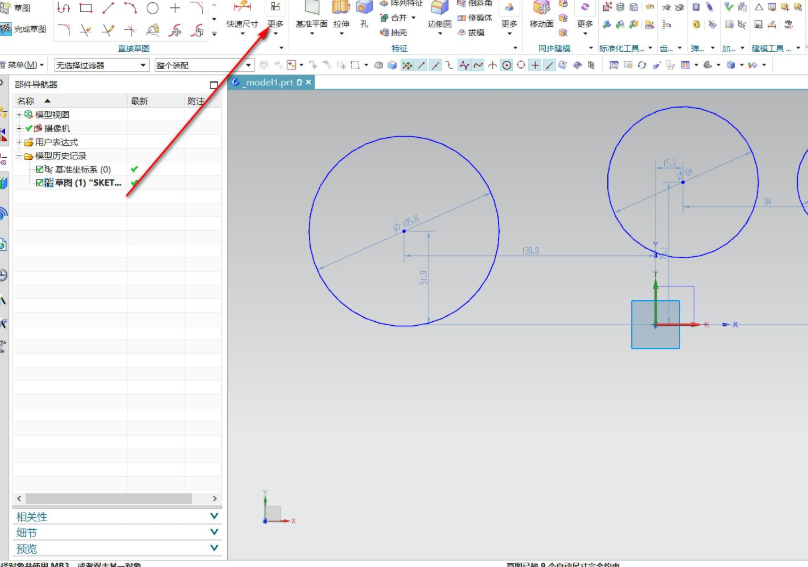

点击更多，选择几何约束

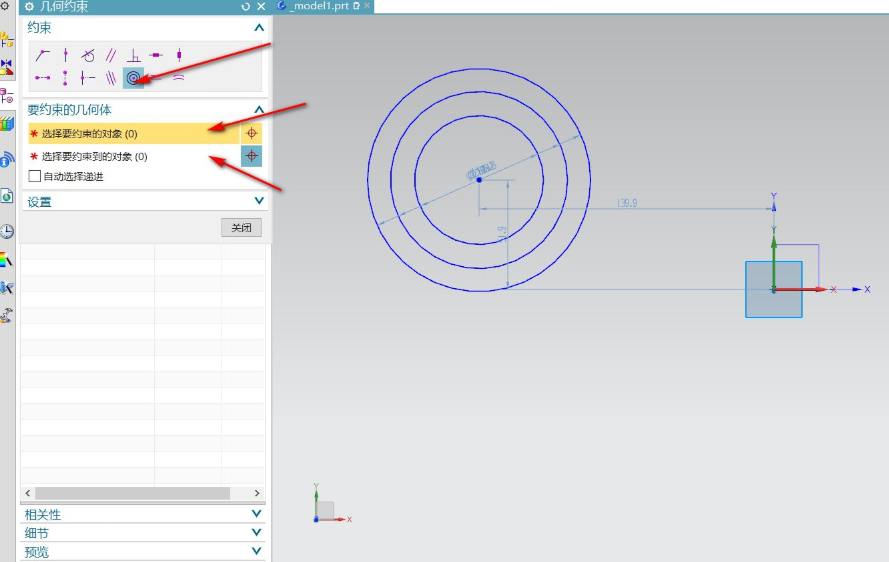

选择同心，然后依次选择两个圆

, o- z/ z$ P( ~& R3 d0 m) d3 m

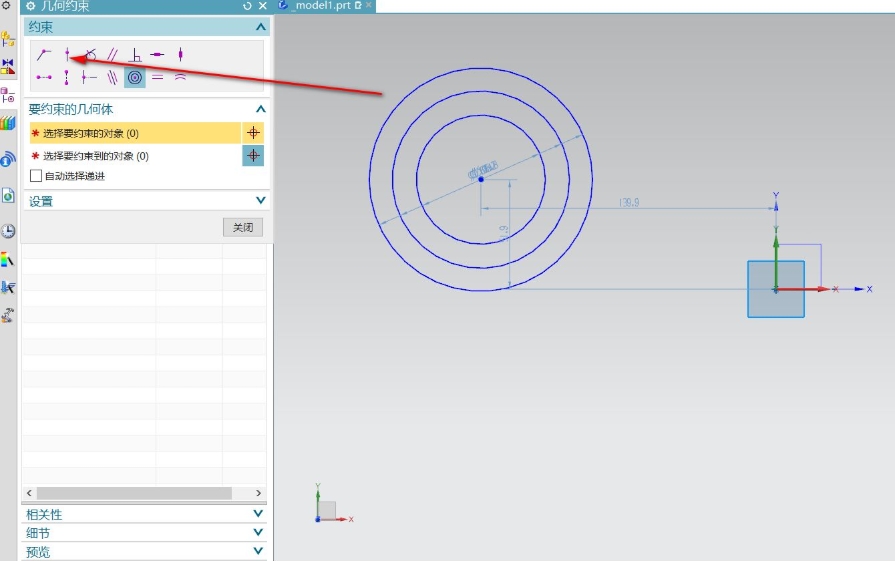

选择第二个，点在曲线上

8 n4 ]. F, x% h% u
( o) R+ j& [$ {! x: ]$ s" B

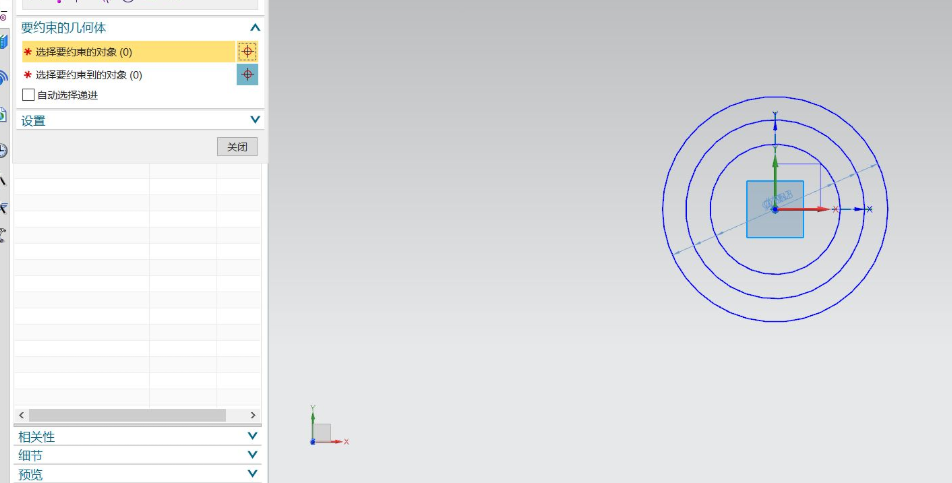

依次选择点和坐标轴，将圆心固定在原点处

1 ]* z$ l% r5 @
