ug12.0练习三维建模一千零八十七简单实体
6 _2 Q! h* n h* Y
1 [! z8 V7 G* V6 [ P如下图所示，打开UG12.0软件，新建一空白的模型文件，另存为：UG12.0练习三维建模一千零八十七简单实体  ( q$ E$ b% `% S: y6 K1 l
' [& U3 N, p) t7 |0 \' S3 {$ C
执行【】菜单——插入——设计特征——圆柱体【】，指定矢量Z轴，指定点：坐标原点，设置尺寸：直径10，高度50，点击确定  6 l+ k( |1 A# o# C1 f9 ^% }/ C5 c- Z
: W/ D/ f; @/ c8 Z/ q

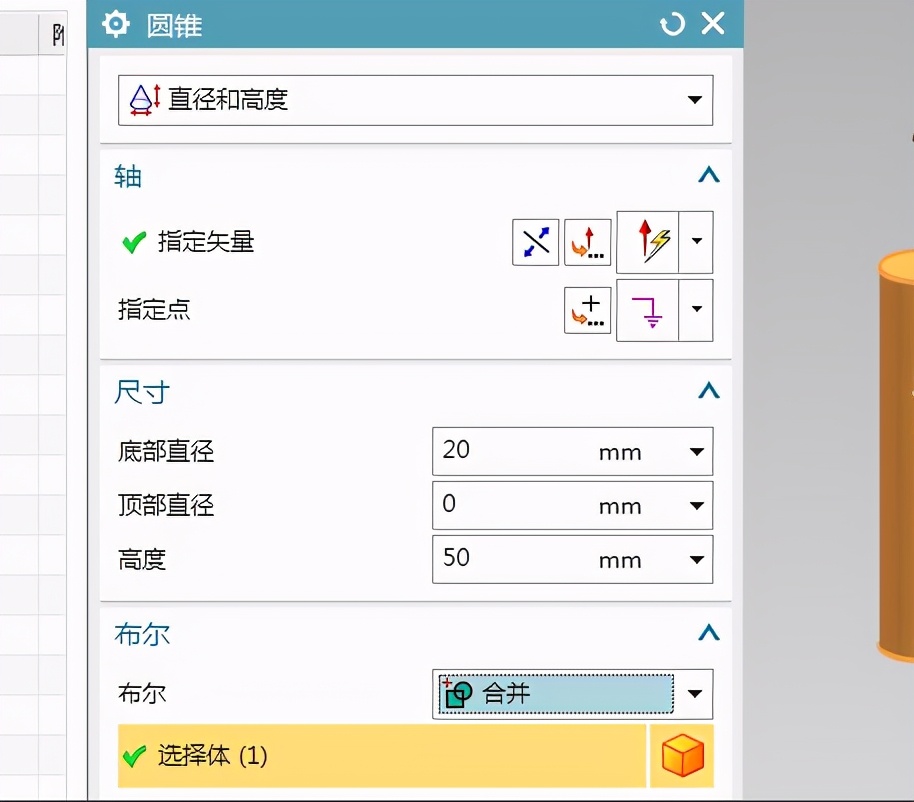

执行【】菜单——插入——设计特征——圆锥【】，指定矢量Z轴，指定点：圆柱上端面圆心点，设置尺寸：底部直径20，顶部直径0，高度50，布尔合并，点击确定  , V1 ^2 E% ~8 w9 X: ^4 d+ O- ?/ u" _
) A. [8 R! f: M) V; P执行【】菜单——插入——设计特征——圆柱体【】，指定矢量Z轴，指定点：坐标原点，设置尺寸：直径50，布尔合并，点击确定  , x% O7 s( M) o- B, M+ W
7 t& P' ^; y) y D/ ^隐藏基准坐标系，显示设置为着色，调出真实着色编辑器，给球体和圆锥指定红色金属涂料，圆柱体指定蓝灰色纹理至此，这个简单实体零件就建模完成，  ) U; l0 }2 q' N- Z- e5 A" w
