如何设计摩托车头盔喇叭口处的分型面？

青华-胡老师

摩托车头盔外观要求高，分型面高低落差很大，下面来分享设计头盔喇叭口处的分型面:

% x1 R# m6 A% Y

1 V; i7 V1 l( z* l3 f8 P& ?
* V, l" @* h9 v: O& S

解决方法：

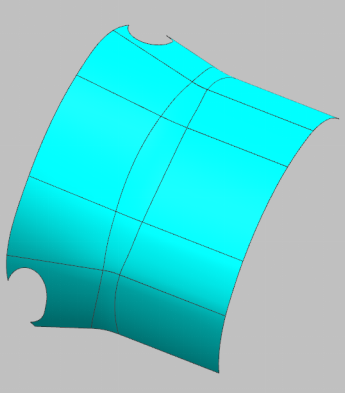

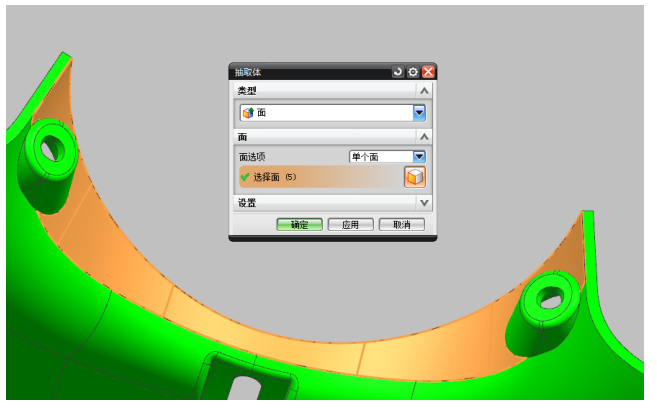

1、点击菜单【插入】—【关联复制】—【抽取体】，用鼠标选中要抽取的喇叭口处的分型面，点击确定，结果如下图所示：

- d9 I( t6 y, S( b. r' g1 f  s7 G

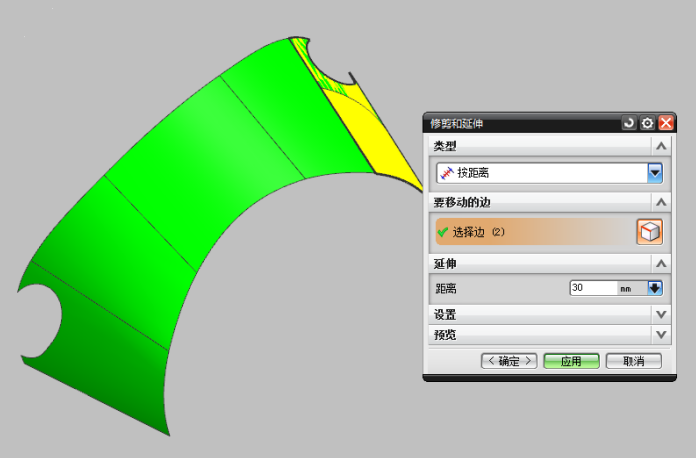

2、点击菜单【插入】—【修剪】—【修剪与延伸】，将抽取出来的分型面向往延伸30mm，点击确定，结果如下图所示：

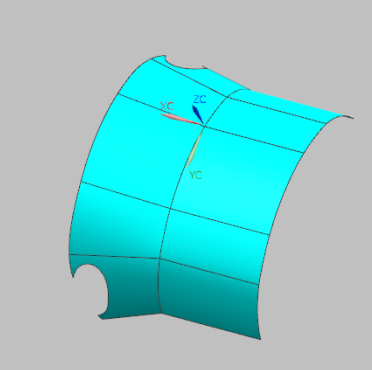

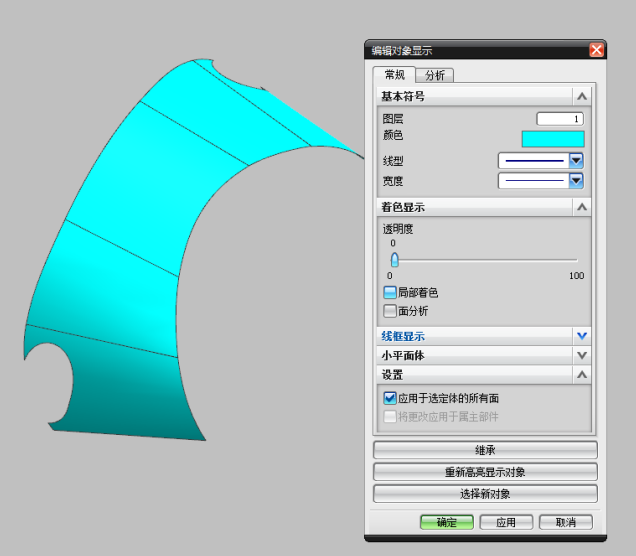

3、点击菜单【编辑】—【对象显示】，选中延伸出来的曲面，点击确定，结果如下图所示：

, e7 u1 `  x4 Y8 j

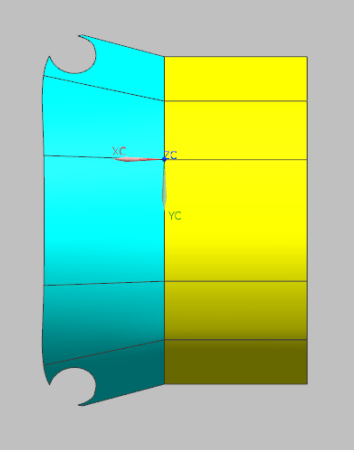

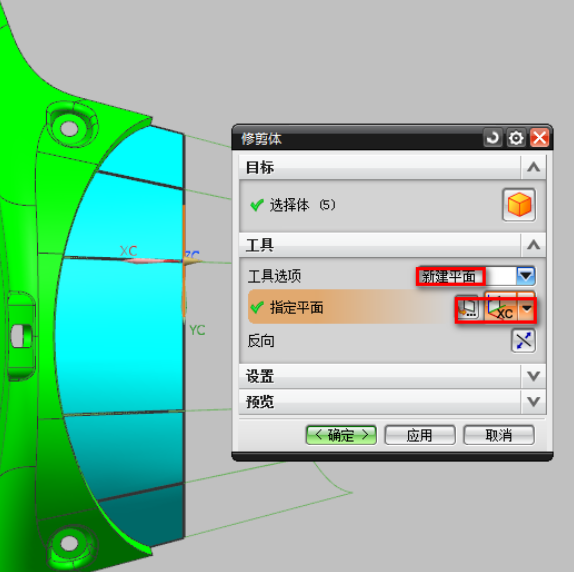

4、点击菜单【插入】—【修剪】—【修剪体】，在工具选项中利用垂直于X轴的平面修剪延伸出来的片体，点击确定，结果如下图所示：

4 T7 a6 V) R9 ^# L
1 |3 A; U8 f4 N( w& x# @) T: Q
9 e+ O7 L& b" n

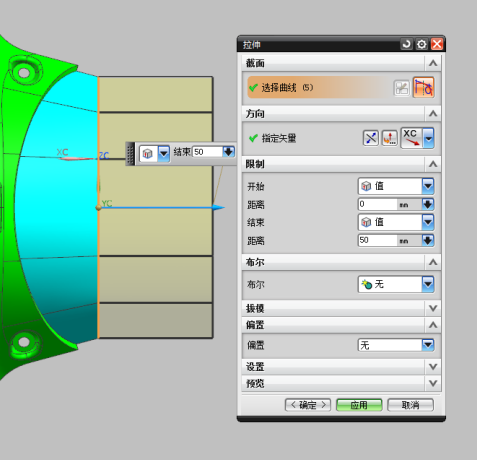

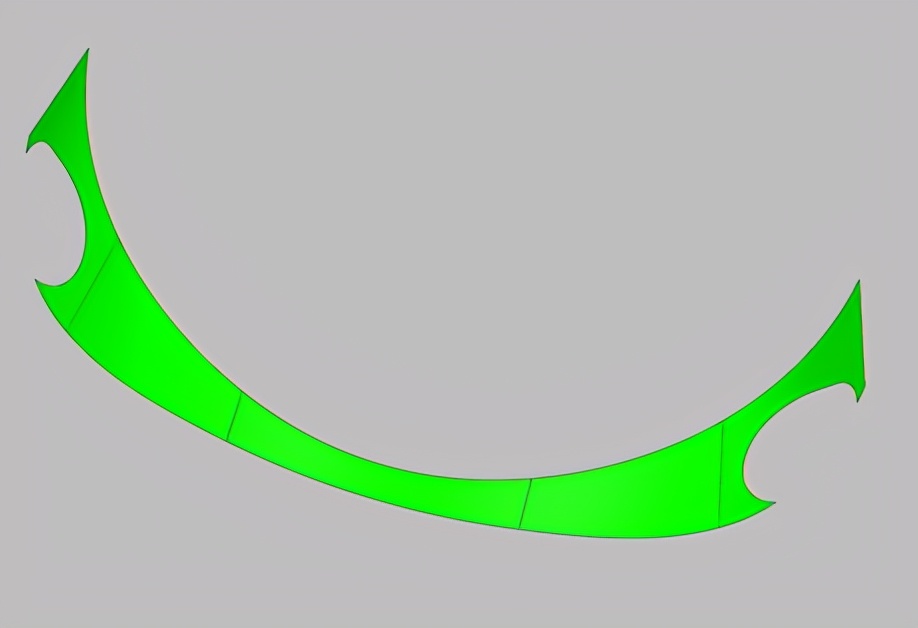

5、点击菜单【插入】—【设计特征】—【拉伸】，选中修剪好的曲面边向外拉伸50mm，点击确定，结果如下图所示：

5 Q2 k! c* S; U) f
3 }# Z+ {2 P5 [3 {3 r8 I
7 j# R" A% A5 u6 r9 Z0 c
' O. ]4 A) X# J$ c5 n
# k' A8 \& V  }# G, W; A  w
. b9 @$ x; L& A% {
% B8 a3 r4 H3 r8 @5 q+ @

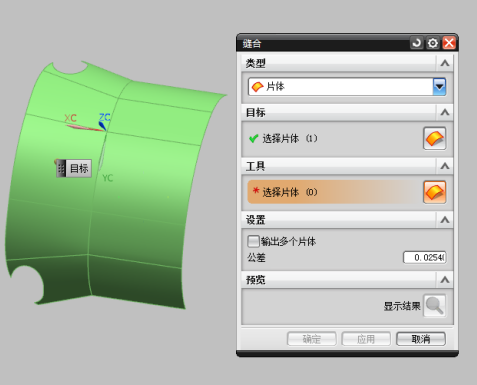

6、点击菜单【插入】—【组合】—【缝合】，选中拉伸出来的片体与修剪后的片体进行缝合，点击确定，结果如下图所示：

. m7 i1 O  m' }3 \: ]' ?2 j, f
( u0 ?9 m) L+ v/ i* y; Y
8 Q. w5 a. M7 w' a

. y6 x! O: \% w# Z1 O: R) B; q

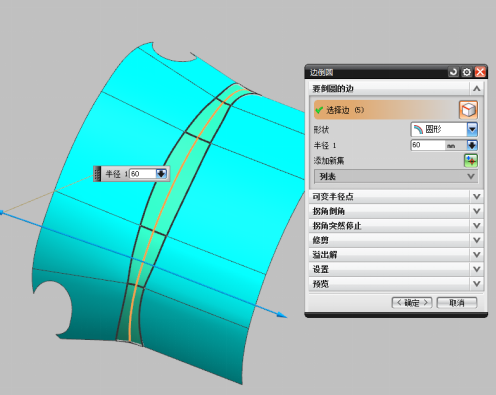

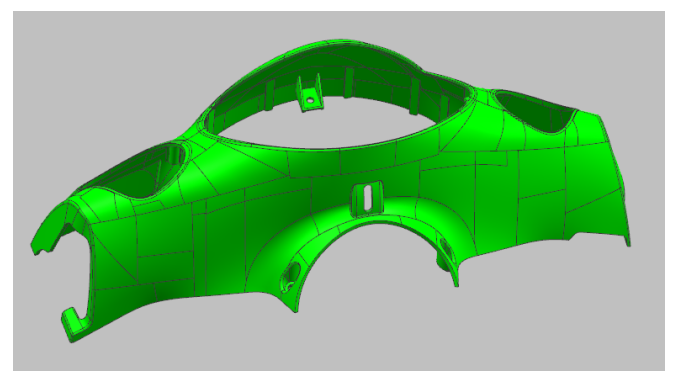

7、点击菜单【插入】—【细节特征】—【边倒圆】，为了方便CNC加工，分型面采用圆角光顺过渡，在分型面处倒R60的圆角，至此，喇叭口处的分型面创建完成，结果如下图所示：
