UG12.0练习三维建模一千一百二十三简单实体

163l2UGS

ug12.0练习三维建模一千一百二十三简单实体

2 W* S1 B$ R- f" m, ^6 v% f: }
. X+ A- l7 `) m" ?% ]

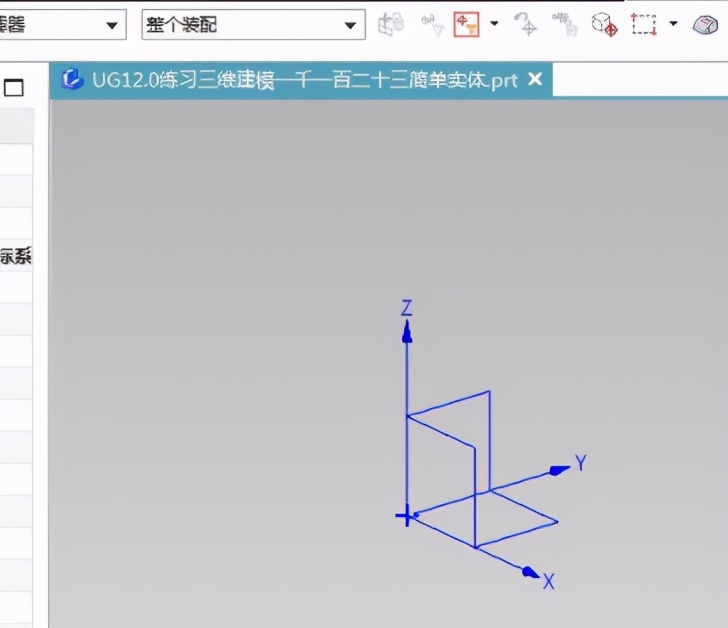

如下图所示，打开UG12.0软件，新建一空白的模型文件，另存为：UG12.0练习三维建模一千一百二十三简单实体

: x  i( ^) i5 d( D4 W0 Y* C0 M) a5 b* C

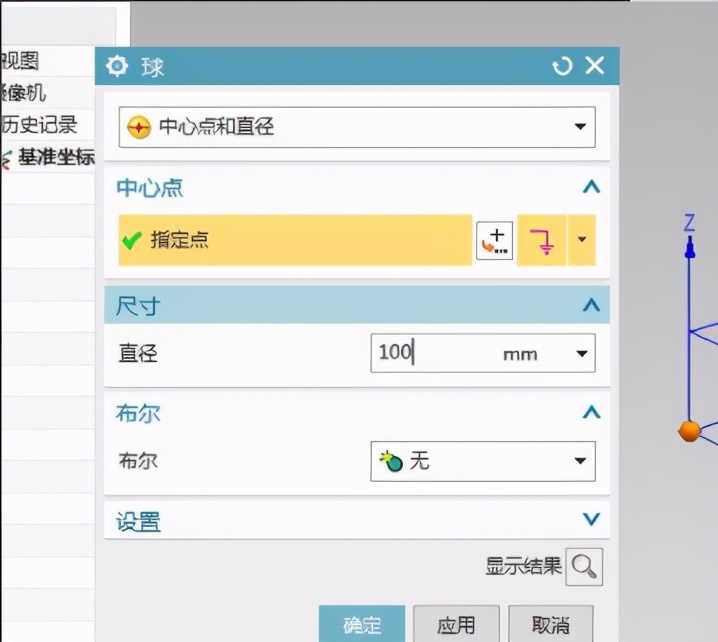

执行【菜单——插入——设计特征——球】，指定点：坐标原点，设置尺寸：直径100，点击确定。

3 g4 m% \4 r& x+ w4 U' q* V
; l% j9 W9 a. I# n

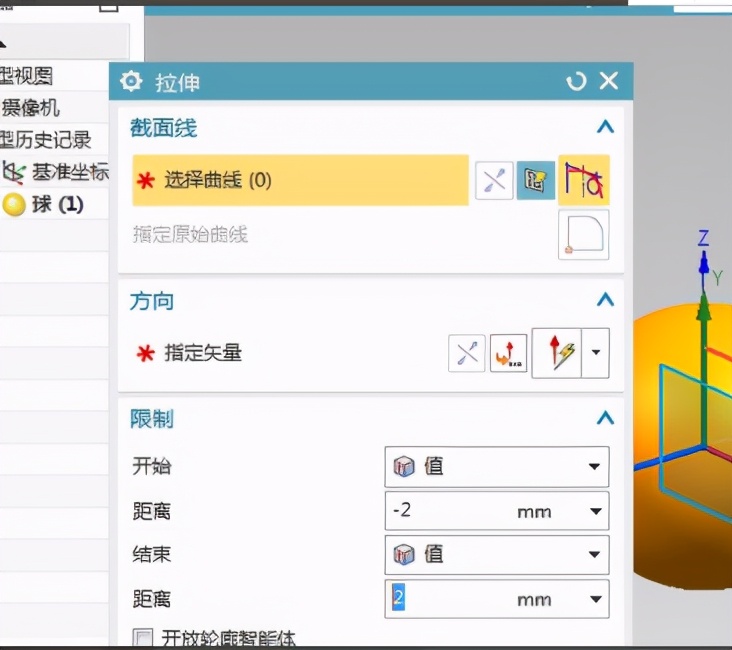

执行【拉伸——XZ平面】，直接进入草图。

+ ^0 y! v$ p! N0 o3 _2 Y5 j

激活轮廓命令，画一个空心的向上箭头，添加几何约束，相等，垂直，共线，激活快速尺寸命令，标注高度30，高度100，距离20，点击完成，退出草图。

4 q! R. T. X( r0 P/ ]5 U
5 m2 v: x/ q- k: X: m5 p0 P

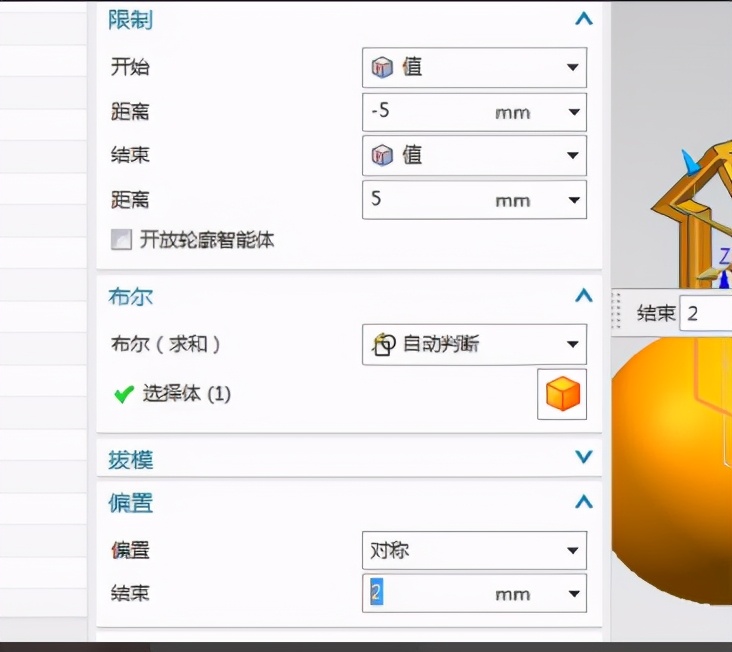

设置限制：-5开始，5结束，设置偏置对称，2结束，点击确定。

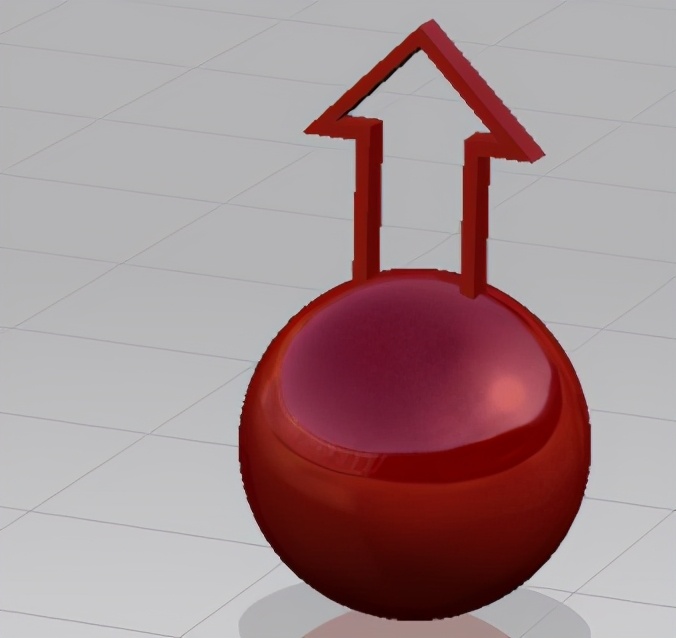

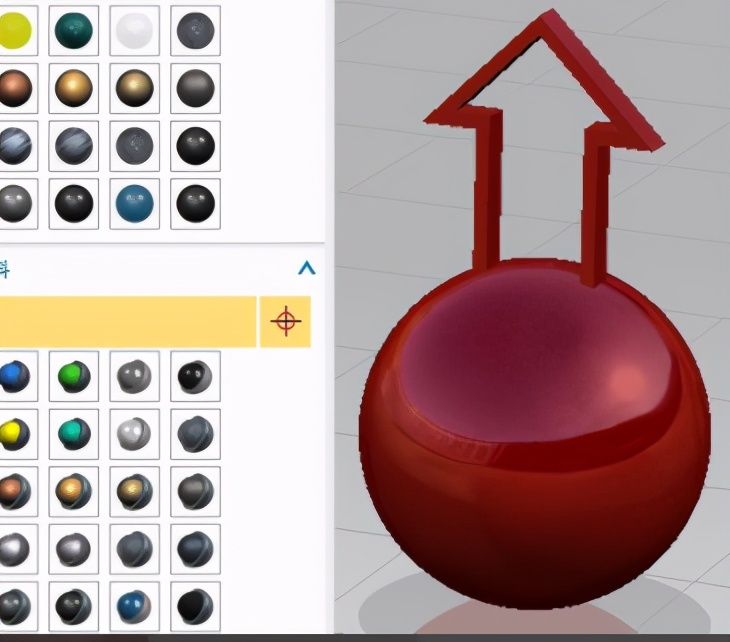

6隐藏基准坐标系，显示设置为着色，调出真实着色编辑器，全局材料红色金属涂料，至此，这个简单实体就建模完成，本次练习结束。
