如下图所示，打开UG12.0软件，新建一空白的模型文件，另存为：UG12.0练习三维建模一千零九十六简单实体

: [4 \: u! `! m7 ~- M

执行【旋转——YZ平面】，直接进入草图、

0 W  H0 `8 c% ?: ?, I
- C3 s) O' w& l

激活圆命令，以原点为圆心画一个圆。双击修改直径为ø100，激活轮廓命令，画两横一竖，添加几何约束，相等，激活快速修剪命令，修剪圆弧，双击修改尺寸：长40，点击完成，退出草图。

3 l, h+ _. W4 N& B0 z1 J
. }. G8 q# t5 S! G" {; v0 U

选中Z轴为旋转轴，点击确定。

点击工具栏中的拉伸命令，截面选择实体底面的圆形轮廓，调整方向向下，设置限制：0开始，10结束，布尔合并，设置偏置为单侧，50结束，点击确定。

5 B0 L$ r) C0 W5 {$ Z; o

点击工具栏中的边倒圆命令，设置半径R5，ctrl+a，选中实体所有的边线，点击确定。

% q4 b' I9 S" Q, F3 s6 e

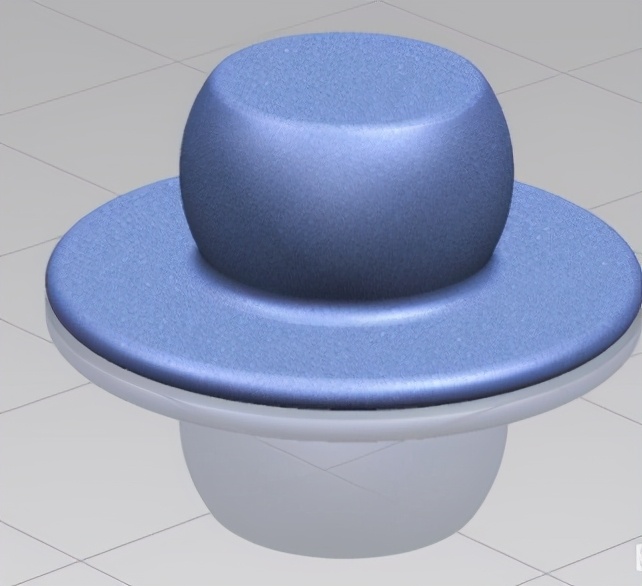

隐藏基准坐标系，显示设置为着色，调出真实着色编辑器，选中实体，指定蓝灰色纹理，至此，这个简单实体就建模完成，本次练习结束。
