经典的行位带斜行位模具结构解析

青华-胡老师

在模具设计中，我们设计得最多的是一些机壳模具，行位和斜顶结构都比较常见，对于一些倒扣是斜方向出模的设计起来就没有那么得心应手，今天给大家分享一套经典的行位中出斜行位的模具结构， 希望以后大家遇到这类产品，在设计方面能给大家带来一点启发：

4 S6 J0 W( `0 l7 g5 O& Y# a

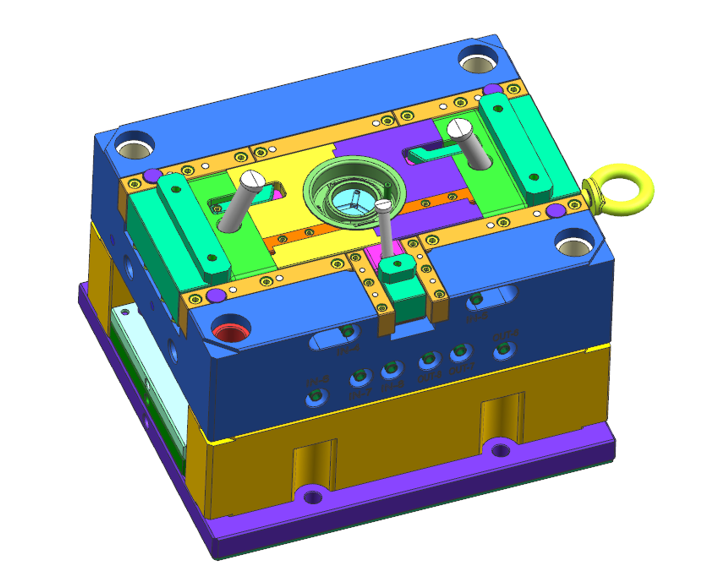

一， 产品进胶方式：产品进胶方式有很多种，有搭底进胶，潜水进胶，直接浇口，牛角进胶，点进胶，细水口转大水口进胶等，本套模具采用潜后模的进胶方式，直接进到产品的侧面上面，如下图所示：

二、 从产品的斜率可以看出，产品的正前方有一处倒扣，产品整圈都存在倒扣产品左右方向还有水平倒扣，产品后面存在两处斜方向的倒扣，分析结果如下图所示：

1 }, j. S% n2 r* B5 C
6 N3 |" F0 c# E5 n  W

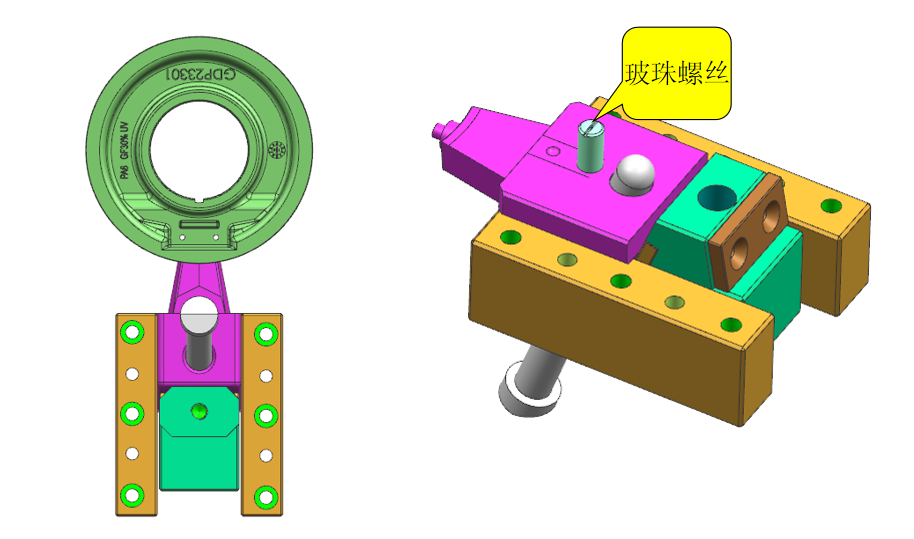

三、小产品正前方存在倒扣，此倒扣按照普通滑块的设计方式设计，由于滑块比较小，滑块的限位方式用玻珠螺丝限位，斜导柱驱动行位座的方式，结构如下图所示：

! g" \# F% J  b% p/ C) X5 {" A! H
0 @2 a6 L2 i' L8 A  M. x

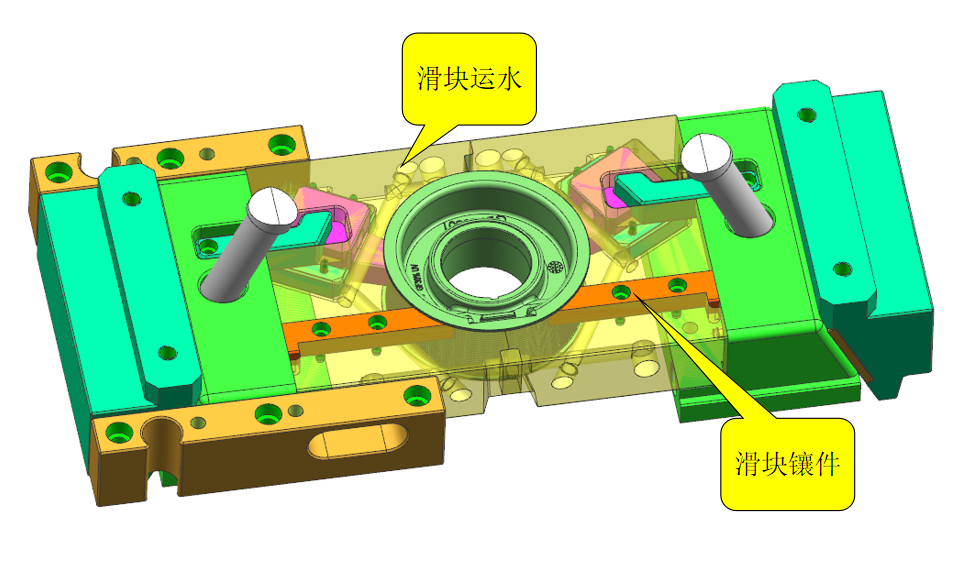

四、由于产品是圆形的，整圈存在倒扣，整圈倒扣我们一般采用哈弗滑块成形，在设计哈弗滑块的时候要注意：哈弗滑块要设计定位，由于滑块包胶面积范围大，行位上面设计冷却运水，如下图所示：

4 D9 X! u7 W5 X# s: [1 T. l/ L

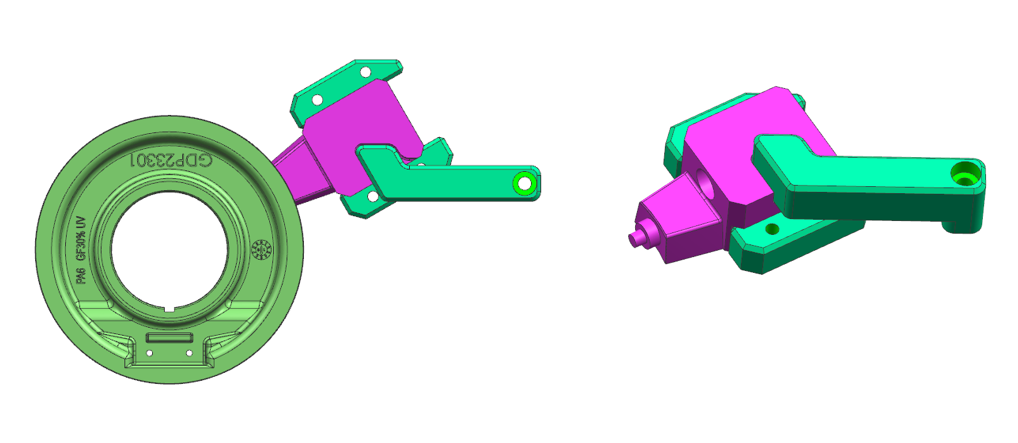

五、产品的后方向也存在倒扣，倒扣是倾斜的，滑块在出模方向无法一次脱模，这就要设计滑块里面出滑块，由于产品空间有限，滑块的驱动方式采用拨块接，如下图所示：

) c+ U2 P5 f" R5 H. U$ ^8 M& r
. |5 q/ d" Q# P3 X  T/ {5 R: F
