UG趣味建模--衣架建模方法

高凯UG

衣架是我们日常生活中随处可见的物品，种类繁多。本帖将向大家展示一种在ug软件中制作衣架的建模方法，该方法主要通过组合投影获取衣架的主体轮廓，并结合管道命令完成模型制作，具体步骤如下：

1.选择--【插入】--【在任务环境中绘制草图】--平面方法选择自动判断，具体参考数据如下；

# d2 k6 L4 l9 x; h* m
5 e% Y+ {* j  ~) L4 q

2选择--【插入】--【在任务环境中绘制草图】--平面方法选择YC平面，具体参考数据如下；

; c! i. ^7 i" \% C  a2 Y1 I4 L

3.选择--【插入】--【派生曲线】--【组合投影】--曲线1选择草图1，曲线2选择草图2；

  ]' w. S  g' V* t. _
4 q! X; }7 U5 w8 D* c- u5 t8 B

4.选择--【插入】--【扫略】--【管道】--路径选择箭头所指投影的曲线；外径为4，内径为0；

; o3 q: q9 I% e' H& o
) d: R+ L- ?" a, \

5.选择--【插入】--【扫略】--【管道】--路径选择箭头所指草图曲线；外径为3.5，内径为0；

  j& U  I+ L3 T( i! J

6.选择--【插入】--【扫略】--【管道】--路径选择箭头所指草图曲线；外径为3.5，内径为0；

3 [0 Z. p2 o- O7 T" d3 r: `, V0 f& _
$ \# a% S! g$ A* H  ?3 ~8 m+ f* n+ L

7.选择--【插入】--【组合】--【合并】--目标及工具依次选择箭头所指的体；

8.选择--【插入】--【细节特征】--【边倒圆】--边依次选择箭头所指的边；半径为2；

3 G+ o$ u& g3 D1 \( u

9.选择--【插入】--【设计特征】--【球】--中心点选择箭头所指的圆心点，直径为3.6:；

, z  ]0 f) j" k0 X% g, i9 X$ t

10.选择--【插入】--【偏置/缩放】--【偏置面】--面选择箭头所指的面，偏置1.6；

8 M  y% s7 _, t1 w" k( |# {# Q
2 t  F3 b' M4 W6 ~4 Z+ B( I

11.选择--【插入】--【组合】--【求差】--目标选择衣架主体，工具选择球，注意：把保存工具勾选上；

. }0 o( ?+ ]' F+ @

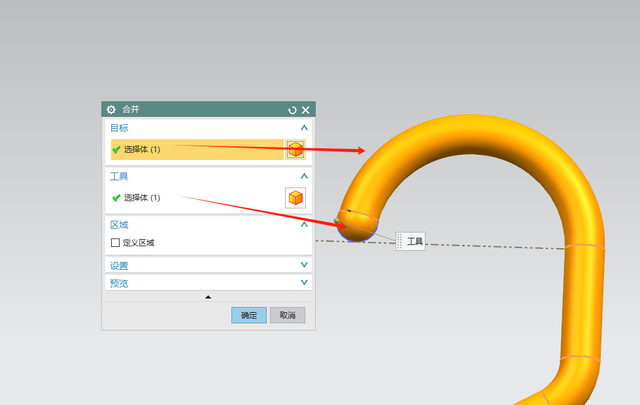

12.选择--【插入】--【组合】--【合并】--目标选择衣架主体，工具选择球；

4 ?  E( \' z# x: \5 J- z
6 G( O1 C( u: G  V2 b$ G: P# l

13.最后，改个颜色，就完成了。
